Ao criar um sólido oco (geralmente chamado de sólido 'concha' pois a parede fina é como uma concha), as faces de um sólido são removidas e as cópias das outras faces são espessuradas para criar uma parede sólida.
Para criar um sólido oco:

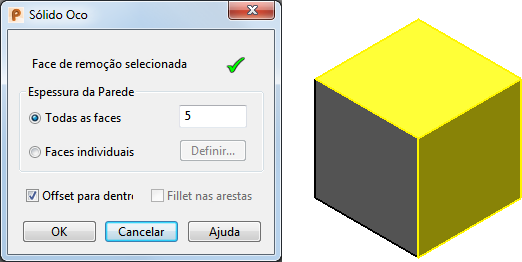

- Clique na guia Sólido > painel Figura > Oco para exibir o diálogoSólido Oco:
- Utilize a caixa de diálogo para remover uma face de um sólido e aplicar offset para criar um sólido oco.
- Movimente o cursor sobre um sólido.
As faces válidas são destacadas:
- Clique na face do sólido que você deseja remover.
Você pode selecionar múltiplas faces de remoção. Você pode utilizar Ctrl ou Shift+Clique para adicionar e remover faces da seleção.

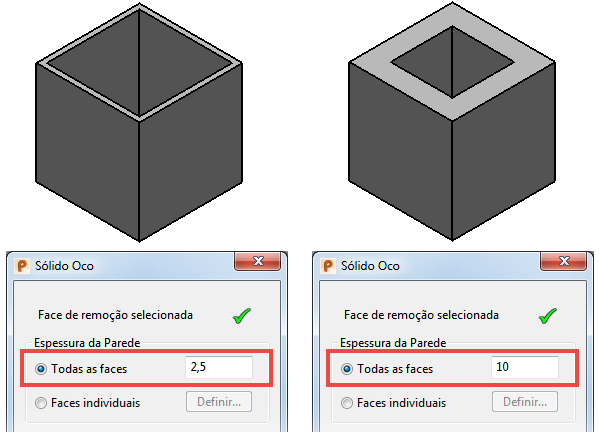

- Selecione uma Espessura de Parede para definir a espessura das faces no sólido oco:
- Todas as faces — Todas as faces do sólido sofrem offset de forma uniforme utilizando o valor especificado.
- Faces individuais — Especifique um valor de espessura de parede diferente para cada face, usando o diálogo Espessura de Parede Individual.
- Todas as faces — Todas as faces do sólido sofrem offset de forma uniforme utilizando o valor especificado.

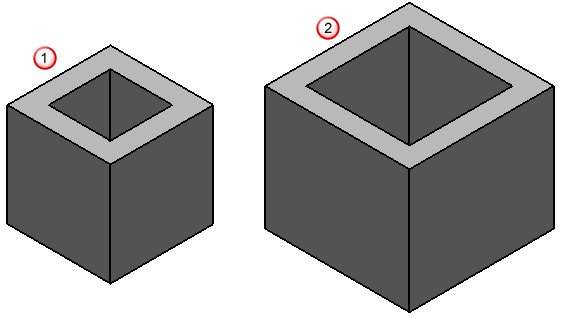

- Selecione a opção Offset para Dentro para aplicar offset nas faces para dentro
, ou desmarque esta opção para aplicar offset nas faces para fora
:
- Selecione a opção Fillet nas arestas para arredondar os cantos. Se as faces sofrerem offset para fora, cada face terá o mesmo valor de offset:
- Clique OK para criar o sólido oco e fechar o diálogo.
Um ícone de Figura Oca
representando a operação aparece na árvore de figura sólida.
