Diálogo Fillet de Raio Variável

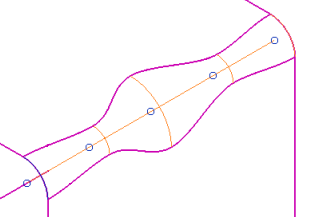

Utilize as opções nesta caixa de diálogo para inserir os arcos ao longo do fillet. Também define como o raio varia de um arco para outro.

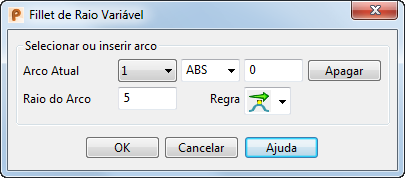

Para exibir o diálogo Filtro de Raio Variável, clique no botão Avançado no diálogo Fillet.

• Arco atual — Utilize estas caixas para especificar a localização exata de um arco:
  1. Na segunda caixa de lista Arco atual, escolha o método para posicionar o novo arco de fillet ao longo do fillet.

     Selecione: ABS para inserir o arco em uma distância especificada a partir do primeiro arco de fillet. Insira a distância na caixa de distância à direita.

     REL para inserir o arco em uma distância especificada a partir de um arco selecionado. Na janela gráfica, selecione o arco em relação ao qual você deseja inserir o novo arco e insira a distância para o novo arco na caixa de distância.

     PAR para inserir um novo arco em uma distância normalizada entre dois arcos existentes. Insira a posição do arco na caixa de distância. Por exemplo, uma distância paramétrica de 3.5 insere um arco a meia distância entre os arcos 3 e 4.

  2. Pressione a tecla Enter para inserir o novo arco de fillet e rotule novamente os arcos de fillet.

  Como alternativa, clique em uma posição na rota do fillet para inserir um novo arco.

  Nota: Quando você mantém o cursor inteligente sobre uma rota de fillet, é exibida uma distância. A opção selecionada na segunda lista suspensa determinar o que o valor significa. Por exemplo, se ABS estiver selecionado, o valor será a distância absoluta ao longo da rota do fillet.
• Apagar — Apaga o arco selecionado. Não é possível apagar arcos nas extremidades.
• Raio do Arco — Exibe o raio do arco selecionado. Para alterar o raio, insira um novo valor ou arraste o arco usando o mouse.
• Regra — Exibe a variação do raio na posição do arco atual. Para alterar o raio do fillet no arco selecionado, selecione
  • Livre para variar o raio livremente no arco. Em seguida, segue as condições do arco adjacente.

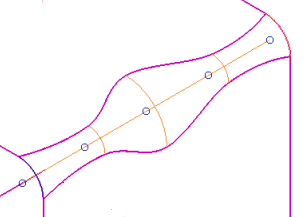

  • Horizontal para manter o raio constante a uma distância curta longe do arco. Em seguida, segue as condições do arco das proximidades.

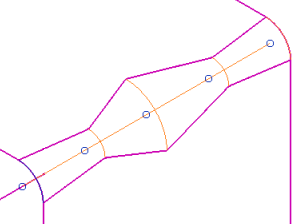

  • Canto para alterar o raio de forma rápida assim que ele deixar o arco. Em seguida, segue as condições definidas pelo arco das proximidades.



  A opção Regra apresenta nove seleções — a primeira palavra descreve como o raio varia quando acessa um arco e a segunda palavra descreve como o raio varia quando deixa um arco.

  • — Livre-Livre
  • — Livre-Horizontal
  • — Livre-Canto
  • — Horizontal-Horizontal
  • — Horizontal-Livre
  • — Horizontal-Canto
  • — Canto-Canto
  • — Canto-Livre
  • — Canto Horizontal
• OK — Cria o fillet do raio variável e fecha a caixa de diálogo.
• Cancelar — Fecha o diálogo sem salvar as alterações. A rota ainda está selecionada.
