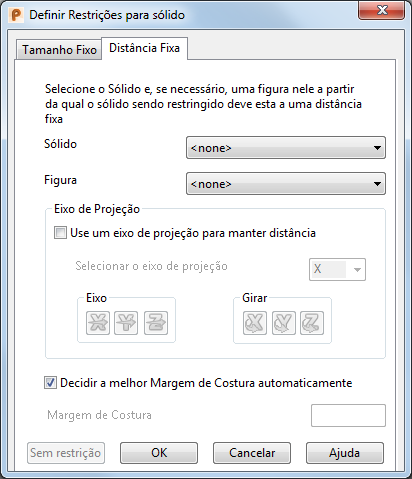

Esse diálogo é utilizado para manter a posição relativa de dois sólidos ou duas figuras definidas pelo usuário.
Você pode restringir um sólido para estar a uma distância fixa de:
- outro sólido.
- uma figura definida pelo usuário em outro sólido.
Você pode restringir uma figura definida pelo usuário para ficar a uma distância fixa de:
- Outra figura definida pelo usuário que esteja na árvore de sólidos.
- Um sólido que não seja origem da figura definida pelo usuário que está sofrendo restrição.
- Uma figura definida pelo usuário em um sólido que não seja origem da figura definida pelo usuário que está sofrendo restrição.
Nota: Você não pode definir restrições circulares. As seguinte restrições não seriam válidas:
Utilize as listas suspensas Sólido e Figura para definir a referência para o objeto que sofrerá restrição. A referência pode ser outro sólido ou uma figura definida pelo usuário em outro sólido. Ao escalar, o objeto que sofre restrição é escalado de forma a manter a distância do objeto de referência.
Sólido - Selecione um dos sólidos disponíveis na lista suspensa.
Figura - Selecione uma das figuras disponíveis na lista suspensa.
Eixo de Projeção
Use um eixo de projeção para manter distância - Clique para utilizar um eixo do plano de trabalho para manter a distância. Quando esta opção está selecionada, modifique o eixo de projeção alterando as opções de Origem, Eixo e Giro.
Selecionar o eixo de projeção - Selecione o eixo na lista suspensa. A distância é mantida ao longo do eixo selecionado.
Eixo - Clique no botão do eixo a ser modificado. Insira as informações do eixo utilizando a caixa de diálogo Direção.
Girar - Clique no botão do eixo a ser girado. Insira o valor de giro utilizando a caixa de diálogo Calculadora.
Decidir a melhor Margem de Costura automaticamente — Caso você queira manter o tamanho da figura definida pelo usuário, a ação de escalar resultará em um gap em torno da figura. Uma margem de costura estica as partes do sólido ao redor da figura definida pelo usuário para executar blend do gap gerado em torno da figura e manter o fechamento do sólido.
Quando esta opção está marcada, o PowerShape decide o tamanho da margem de costura de acordo com o tamanho do gap criado.
Quando não selecionado, a opção Margem de Costura é ativada.
Margem de Costura - Insira a distância em torno da periferia do item que sofrerá restrição, onde um estiramento poderia ocorrer quando você escalar o item. Esta opção só estará disponível se Decidir a melhor Margem de Costura automaticamente estiver selecionado.
Sem restrição - Remove todas as restrições no item selecionado e fecha o diálogo.
OK - Aceita as configurações de restrição e fecha o diálogo.
