Exemplo: Criação de um corte sólido utilizando esboços aninhados

O exemplo a seguir mostra como criar um sólido cortado usando esboços aninhados:

1. Crie um bloco e certifique-se de que esteja ativo

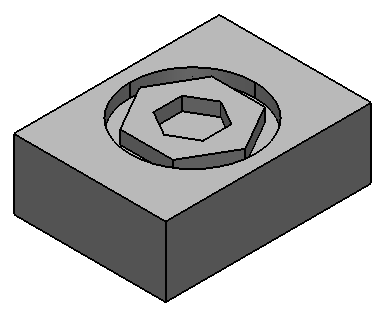

2. Crie um arco completo e dois polígonos no mesmo plano que o bloco (a opção Criar curva composta no diálogo Polígono deve estar selecionada). Seu modelo deverá se parecer com o seguinte:



3. Selecione o bloco, o arco e os polígonos
4. Clique na guia Sólido > painel Figura > Corte para exibir o diálogo Corte Sólido.
5. Clique para Agrupar esboços em regiões.
6. Clique OK.
