Criando um corte sólido

Você pode cortar formas num sólido utilizando objetos em modelo de arames. O PowerShape cria sólidos de extrusão a partir dos objetos em modelo de arames e aplica subtração ou interseção ao sólido.

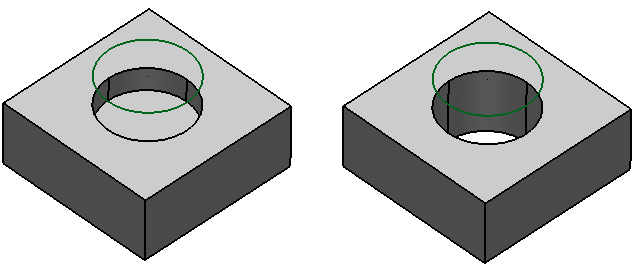

Você pode cortar o sólido parcialmente ou atravessá-lo:

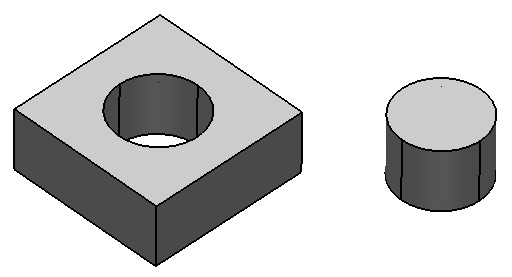

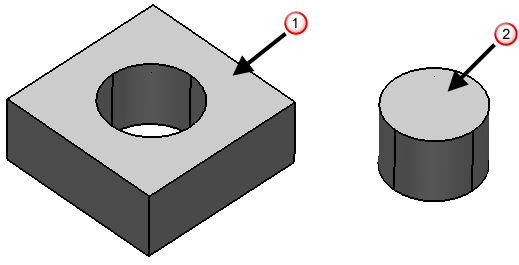

Você pode manter tanto o material interno quanto o material externo do corte:

Para criar um corte sólido:

1. Selecione o sólido e o modelo em arame usando um dos seguintes métodos:
   • Certifique-se de que um sólido esteja ativo e então selecione os objetos em modelo de arames.
   • Arraste o cursor para selecionar um sólido inativo e os objetos em modelo de arames juntos.
   Nota: Os objetos em arame devem ser fechados e planos.

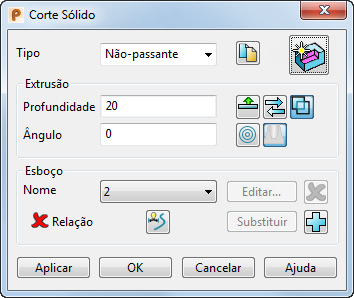

2. Clique na guia Sólido > painel Figura > Corte para exibir o diálogo Corte Sólido:



   Cada objeto em modelo de arames é a extrusão ao longo do eixo normal ao plano em que está para criar o sólido de extrusão.

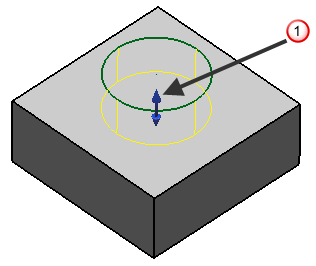

   O sólido de extrusão apresenta uma alça , que pode ser utilizada para editar o comprimento.



3. Selecione o Tipo de corte na lista suspensa:
   • Selecione Não Passante para configurar a profundidade a ser cortada no sólido.
   • Selecione Passante para atravessar o sólido.
4. Clique para criar uma cópia do modelo de arames original utilizado na construção do corte.

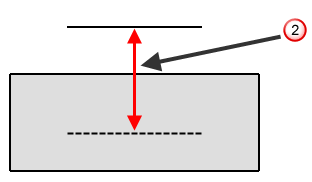

5. Insira a Profundidade. É o comprimento do sólido de extrusão, medido a partir do plano do modelo de arames .

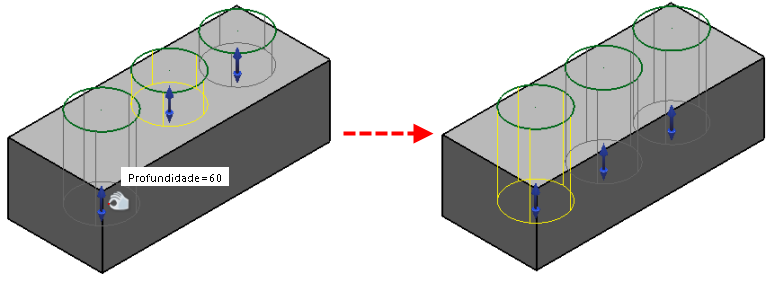

   Você também pode ajustar a profundidade utilizando a alça. Se você estiver criando um corte sólido utilizando mais de um modelo de arames, arrastar a alça de um sólido de extrusão irá alterar os comprimentos de todos os sólidos de extrusão. O valor da Profundidade no diálogo é atualizado para refletir a alteração.



   Para atravessar o sólido, selecione a opção Passante na lista Tipo.

6. Insira o Ângulo para definir um ângulo de saída para o sólido de extrusão:



7. Clique para estender a extrusão em ambas as direções a partir do esboço. O botão muda para para indicar que a extrusão será estendida em ambas as direções.
8. Clique para inverter a direção do corte.
9. Clique para exibir o diálogo Relação de Figura Sólida. Isso permite que você especifique a posição da figura em relação ao sólido. O estado da Relação é indicado por um dos seguintes:

   nenhuma relação atualmente definida.

   uma relação válida está definida.

   uma relação está definida, mas há um problema com a definição.

10. Clique para adicionar o esboço selecionado (arco, curva ou curva composta) à figura.
11. Clique em para agrupar esboços aninhados. Essa opção aninha todos os esboços que estão no mesmo plano e os utiliza para produzir uma extrusão tipo ilha.
    • Utilizar dois esboços circulares concêntricos produz um tubo com uma certa espessura.
    • Utilizando três esboços circulares concêntricos, o tubo produz um cilindro dentro dele.
12. Clique ou para especificar se o ângulo de saída segue para dentro ou para fora.
13. Utilize e para remover material conforme necessário. A configuração padrão remove material fora dos esboços.
    • Clique para remover material dentro dos esboços.
    • Clique para remover material fora dos esboços.
14. Clique Aplicar para criar o corte, mantendo o diálogo em exibição. Isso permite que você:
    • crie outro corte.
    • edite o corte existente.

    Alternativamente, clique OK para criar o corte e fechar o diálogo.

    Um ícone de Figura de corte aparece na árvore de figura sólida.

Nome — A lista suspensa contém os nomes dos esboços. Se a figura possuir mais de um esboço, o botão Apagar torna-se ativo. Você pode remover um esboço da figura selecionando um perfil na lista suspensa Nome e clicando Apagar.

Remover material interno — Selecione essa opção para subtrair sólidos com extrusão de sólido . Desmarque essa opção para intersecionar os sólidos com extrusão com o sólido .
