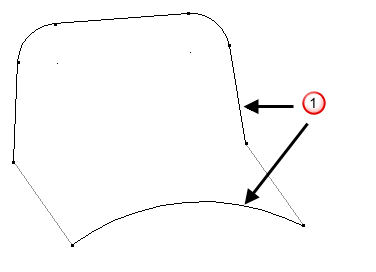

Considere os segmentos
na seguinte rede de curvas.

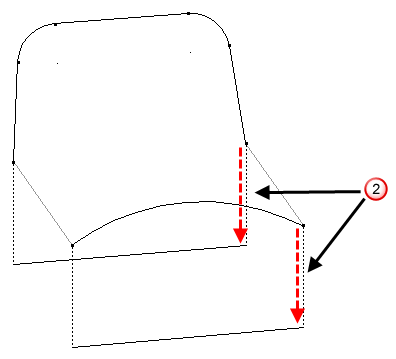

Os segmentos são projetados sobre linhas no mesmo plano
.

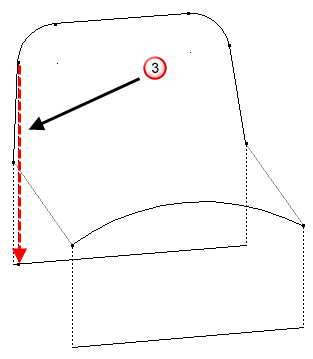

Cada ponto é projetado na linha
.

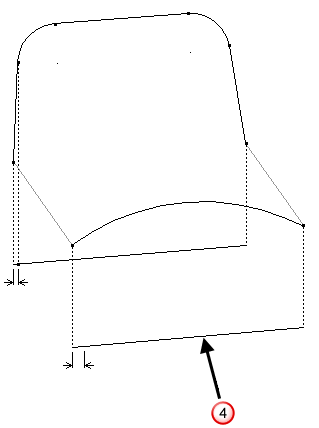

O PowerShape verifica se pontos existem aproximadamente à mesma porcentagem ao longo da linha de um segmento correspondente
.

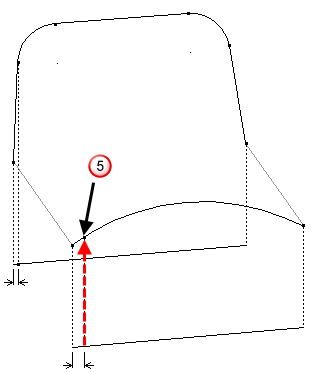

Se um ponto existir aproximadamente à mesma porcentagem ao longo da linha de um segmento correspondente, então nenhum ponto será adicionado; caso contrário, um novo ponto
será projetado da linha e adicionado ao segmento.
Curvas de superfície são adicionadas aos pontos correspondentes.

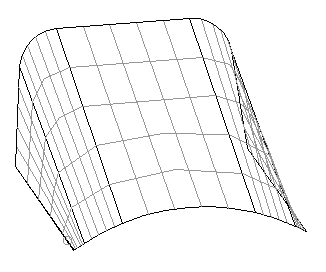

A superfície completa gerada a partir da rede de curvas é mostrada abaixo.

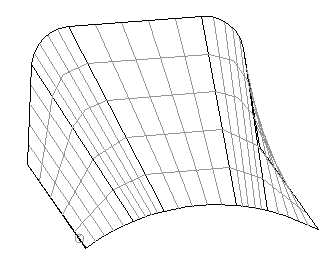

Você pode comparar a superfície acima com a superfície (mostrada abaixo) criada utilizando a opção comprimento do arco.
