Opções de ajuste de aresta determinam como curvas de superfície são ajustadas à sua superfície a partir do seu modelo de arames selecionado.
O PowerShape cria uma rede inicial de laterais e longitudinais com base no modelo de arames selecionado.

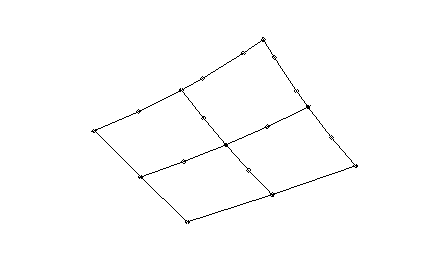

Considere o seguinte modelo de arames:

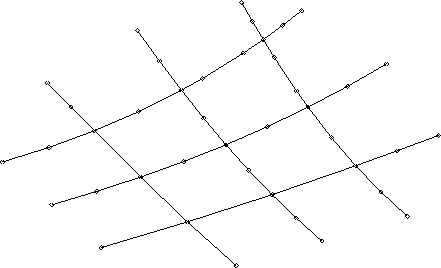

A rede inicial desse modelo de arames é mostrada abaixo:
Em seguida, o PowerShape verifica se cada ponto está situado na junção de uma lateral e uma longitudinal e adiciona curvas e pontos de superfície extras conforme necessário. O modo como o PowerShape faz isso depende da opção de ajuste de aresta selecionada. Você pode escolher entre as seguintes opções:

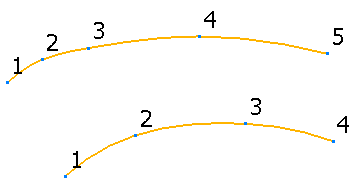

- Nenhum — Ajusta pontos caso segmentos correspondentes tenham o mesmo número de pontos.
Se os segmentos tiverem o mesmo número de pontos, então as novas curvas passam através dos pontos correspondentes. Nenhum novo ponto é adicionado à superfície.
- Direção da tangente — Novas curvas de superfície são adicionadas por meio do ajuste de pontos (que não se posicionam na junção de uma lateral e uma longitudinal) com as mesmas direções de tangente.
O PowerShape verifica pontos de forma semelhante à opção Comprimento do Arco, a única diferença é que as direções de tangente nos pontos são comparadas.
Como resultado, as novas curvas seguem figuras como cantos, em vez de serem espaçadas de forma equidistante no modelo de arames fornecido.

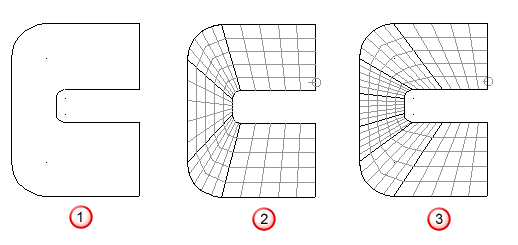

As imagens a seguir mostram o modelo de arames original
, as superfícies criadas com a direção da tangente
e as opções de comprimento do arco
. Com a opção de direção da tangente, os pontos são ajustados onde as direções de tangente são iguais.
- Largura da curva — Esta opção é semelhante à opção Comprimento do arco. O Comprimento do arco compara pontos ao longo dos segmentos. Esta opção projeta os segmentos e pontos numa linha reta do início ao fim de cada curva, e então compara os pontos ao longo das linhas em vez do segmento.
- Comprimento do arco (padrão) — Novas curvas de superfície são adicionadas por meio do ajuste de pontos (que não se posicionam na junção de uma lateral e uma longitudinal) ao longo do comprimento do segmento.
Se um ponto estiver posicionado a x% ao longo de um segmento, o PowerShape verificará se os pontos estão posicionados a aproximadamente x% ao longo dos segmentos correspondentes.

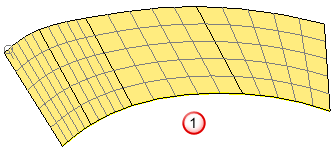

- Repoint — Às vezes, a opção padrão resulta em uma superfície enrugada, que tem muitas curvas de superfície internas próximas umas das outras. Geralmente isso ocorre quando a superfície é criada a partir de várias curvas, cada uma com uma distribuição de pontos diferente.

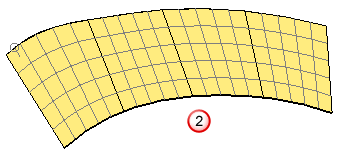

Selecione Repoint para redistribuir os pontos dentro de cada segmento, de modo que os segmentos tenham aproximadamente a mesma forma. Também são adicionados pontos para que cada curva tenha o mesmo número de pontos da curva com mais pontos.
Por exemplo, considere o seguinte:
|
|
|
|
|
|
Se os segmentos apresentarem números diferentes de curvas guia, a superfície será criada com a opção padrão Comprimento do Arco.
