Você pode dividir um sólido utilizando um dos seguintes métodos:
- Utilizando um cortador pré-selecionado. Se você tiver um sólido ativo e um cortador pré-selecionado, a caixa de diálogo Dividir Sólido não será exibida, e o sólido será dividido de acordo com as configurações padrão.
O seguinte pode ser pré-selecionado como cortador:
- um sólido inativo. Após a operação, o sólido inativo não existirá mais.
- uma face sólida.
- uma superfície. O PowerShape transforma automaticamente a superfície em um sólido antes de utilizá-la para dividir o sólido ativo. Após a operação, a superfície não existirá mais.
- um símbolo. Todos os sólidos e superfícies dentro do símbolo são copiados e utilizados para dividir o sólido ativo. O símbolo propriamente dito não é alterado ou apagado.
- um plano de trabalho.
- Sem um sólido ativo ou um cortador pré-selecionado.
- Utilizando faces múltiplas.

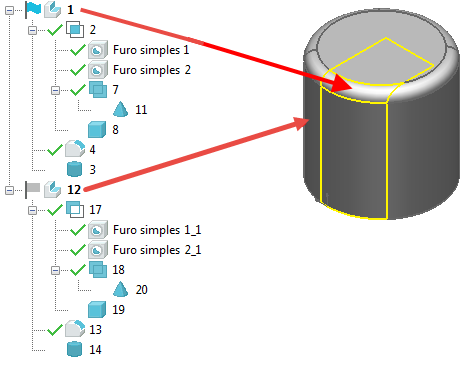

As operações de divisão produzem sólidos desconectados com árvores de histórico copiadas (com a adição da figura Booleana superior). O exemplo abaixo mostra dois sólidos:
- Utilize a guia Sólido > painel Figura > Dividir para dividir um sólido e produzir sólidos desconectados com árvores de histórico copiadas:
