Cubo

Abra a caixa de diálogo Cubo, que permite definir cubos no Robot através de um dos seguintes métodos:

• Clique no menu Geometria > Objetos > Cubo.
• Clique em .

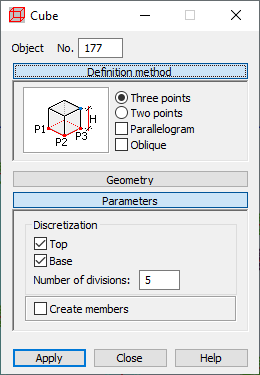

A caixa de diálogo apresenta quatro partes:

• Campo Objeto, que exibe o número do objeto criado ou selecionado
• Método de definição
• Geometria
• Parâmetros.

Quando a caixa de diálogo Cubo está totalmente aberta, clicar em um dos três botões (Método de definição, Geometria ou Parâmetros) minimiza a parte correspondente da caixa de diálogo, de modo que seja exibida somente as opções usadas em um determinado momento. Quando a janela está minimizada, clicar em um dos botões estende a caixa de diálogo.

Método de definição

As opções para selecionar o método para definir um círculo estão localizadas em Método de definição. A seguir, são descritos os métodos para definir um cubo:

A definição de um cubo consiste em duas partes:

1. Definição do quadrângulo – a base do cubo

   Os diagramas a seguir mostram os métodos gerais para definir um retângulo:

   	O retângulo é definido através de três vértices do retângulo.
   	O retângulo é definido através de dois vértices opostos do retângulo.

   Quando a opção Paralelogramo for selecionada (), o objeto será definido como um paralelogramo (os ângulos no quadrângulo não precisarão estar à direita). Quando essa opção estiver desmarcada, o objeto será definido como um retângulo.

   Nota: Ao selecionar a opção Três pontos, um paralelogramo é definido.
2. Seleção do tipo de cubo

   	Cubo reto Na caixa de diálogo Geometria, o campo Altura (altura do cubo) está disponível.
   	Cubo oblíquo Na caixa de diálogo Geometria, o campo PH de ponto (ponto que descreve a posição do vértice do cubo) está disponível.

   Nota: Os diagramas mudam de acordo com o método selecionado para definir a base do cubo. No entanto, as regras para definir o cubo não são alteradas.

Geometria

Os campos na caixa de diálogo Geometria permitem especificar as coordenadas dos pontos adequados para o cubo. O número de pontos depende do método selecionado para criar a base do cubo e do tipo de cubo. Além disso, existem botões para escolher o plano para a base do cubo. Para selecionar o plano XY, XZ ou YZ no qual posicionar a base do cubo, clique em XY, XZ ou YZ, respectivamente. Os botões não estarão disponíveis quando a base for definida como paralelogramo.

Nota: Se a opção Três Pontos for selecionada para definir o retângulo como a base do cubo ou para um cubo reto, será possível definir o cubo usando um dos seguintes métodos:

1. Especifique as coordenadas dos vértices selecionados do cubo (graficamente ou inserindo os valores nos campos apropriados).
2. Especifique as coordenadas do primeiro vértice do retângulo como a base do cubo no campo Ponto P1 (graficamente ou inserindo as coordenadas do ponto) e insira os comprimentos das laterais do retângulo nos campos Ponto 2 e Ponto 3, e a altura do cubo no campo Altura.

Parâmetros

O campo Discretização encontra-se na caixa de diálogo Parâmetros. Esse campo contém as seguintes opções:

• Parte superior – Quando essa opção é selecionada ao definir o cubo, é criada a parede do objeto (a parte superior).
• Base – Quando essa opção é selecionada ao definir um cubo, é criada a parede do objeto (a base).
• Sólido – Quando essa opção é selecionada, um cubo é criado como uma estrutura volumétrica (sólido). A opção está disponível para estruturas volumétricas.
• Criar membros – Quando essa opção é selecionada (), o cubo é formado por elementos de membro (as partes individuais de um cubo são os membros). Quando essa opção está desmarcada, um cubo é gerado como um objeto 2D (placa, casca) ou um objeto 3D (sólido).

Para definir um cubo:

1. Selecione um método para definir um retângulo (uma base do cubo).
2. Defina o tipo de cubo (reto, oblíquo).
3. Defina as coordenadas dos pontos característicos no retângulo como a base do cubo e dos pontos que definem a geometria do cubo:
   • Especificando as coordenadas de pontos individuais na caixa de diálogo Geometria e clicando em Aplicar.
   • Graficamente, clicando na opção P1 na caixa de diálogo, alternando para o layout gráfico, clicando no ponto que representa o primeiro ponto no cubo e, em seguida, clicando nos pontos consecutivos.
   • Combinando ambos os métodos.
4. Defina os parâmetros de discretização do cubo (o número de divisões nas direções adequadas) e decida se um cubo terá uma parte superior ou uma base.
