Automação física para analítica

Automatize a criação, a conexão de elementos e a atualização do modelo analítico usando o modelo físico como contexto.

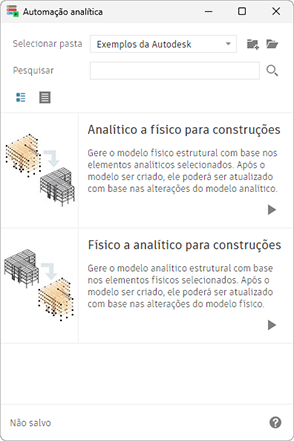

Para usar a automação física para analítica:

Dados de entrada

Selecionar elementos físicos

No modelo do Revit, selecione os elementos físicos para os quais você deseja criar ou atualizar a representação analítica.

Elementos suportados:
  • Pilares estruturais (as colunas de arquitetura não são suportadas).
  • Paredes
  • Enquadramento estrutural (incluindo os que fazem parte de sistemas de vigas ou treliças).
  • Pisos

As fundações não são consideradas neste processo.

Todos os outros elementos são mantidos na seleção, mas excluídos do processo de criação e atualização do modelo analítico.

Os elementos suportados de um grupo são considerados.

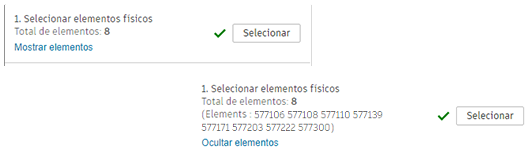

É possível visualizar a lista de elementos selecionados clicando em Mostrar elementos. Eles são listados pela ID.


Ajustar elementos usando regras de conectividade

A criação e atualização do modelo analítico com base no modelo físico é feita em duas etapas:
  1. Crie/atualize a posição, a geometria e os parâmetros dos elementos analíticos.
  2. Conecte os elementos analíticos.

Para também conectar os elementos analíticos após a criação e atualização, a opção 2.1. Ajustar elementos analíticos usando regras de conectividade precisa estar definida como (Verdadeiro). O valor padrão é Verdadeiro.

As regras de conectividade ajustam a posição dos elementos analíticos iniciando em uma marca.

Essa marca pode ser representada por:
  1. O nível mais próximo – 3.1 Ajustar elementos analíticos para o nível mais próximo está definido como (Verdadeiro).

    Uma tolerância que define o nível mais próximo é definida usando o parâmetro 3.2. Tolerância da distância até o nível mais próximo. Por exemplo, defina o valor de tolerância como 0,5.

    Dica: Essa distância é definida nas unidades de comprimento do projeto. É possível definir as unidades fracionárias em sua forma decimal.
  2. O primeiro grupo de elementos considerados no ajuste, quando a opção de nível mais próximo estiver desativada – Defina 4.1 Primeiro grupo de elementos considerados para ajuste como Parede.

    Existem duas outras prioridades ao considerar a ordem de ajuste:
  3. Segundo grupo de elementos considerados para ajuste – Defina 4.2. Segundo grupo de elementos considerados para ajuste como Coluna.
  4. Terceiro grupo de elementos considerados para ajuste – Defina 4.3. Terceiro grupo de elementos considerados para ajuste como Viga.
    Para considerar os elementos que precisam ser conectados, defina a tolerância para a distância entre dois nós finais/de canto dos elementos analisados – 2.2. Tolerância da distância entre os elementos analíticos. Por exemplo, defina o valor de tolerância como 0,35.
    Dica: Essa distância é definida nas unidades de comprimento do projeto. É possível definir as unidades fracionárias em sua forma decimal.

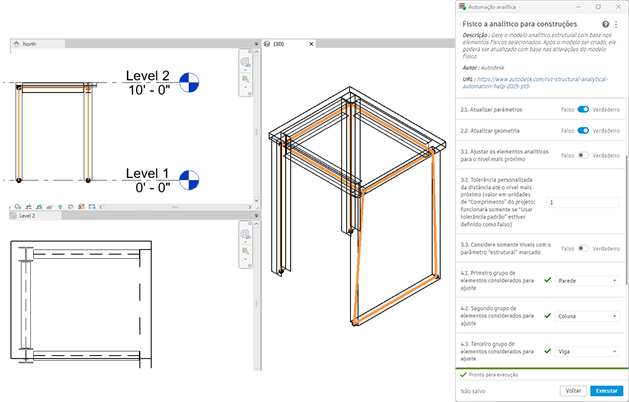

Exemplo 1: Ajustar elementos sem considerar o nível mais próximo
Nota:
  • Todos os elementos analíticos são alinhados no centro das vigas físicas.
  • O contorno do painel analítico é ajustado para o perímetro vigas-parede.
Fundamentação:
  • A opção para ajustar para o nível mais próximo está DESATIVADA.
  • Os membros analíticos correspondentes para os enquadramentos estruturais são criados em suas linhas centrais.
  • O grupo de vigas tem a primeira prioridade (após o nível) no ajuste; isso faz com que elas permaneçam no local, enquanto o contorno do painel analítico é ajustado.

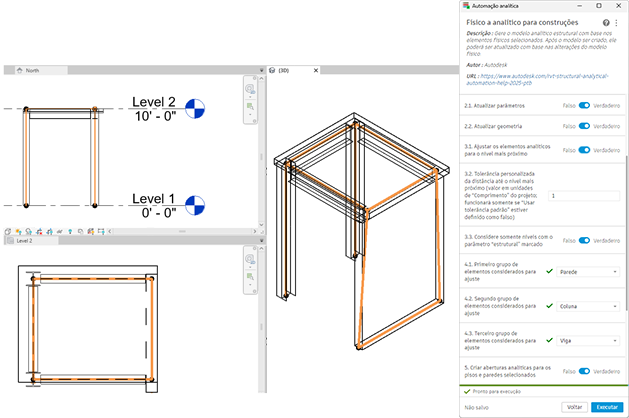

Exemplo 2: Ajustar os elementos considerando o nível mais próximo como referência principal
Nota:
  • Todos os elementos analíticos são alinhados na parte inferior do Nível 2.
  • O contorno do painel analítico é ajustado para o perímetro vigas-parede.
Fundamentação:
  • A opção para ajustar para o nível mais próximo está ATIVADA.
  • A tolerância da distância é definida como 3 pés.
  • O grupo de vigas tem a primeira prioridade (após o nível) no ajuste; isso faz com que elas permaneçam no local, enquanto o contorno do painel analítico é ajustado.
Exemplo 3: Ajustar elementos considerando uma tolerância muito pequena entre os nós analisados
Nota: O painel analítico foi criado no contorno do piso. As colunas analíticas, as vigas analíticas e as posições da parede analítica são ajustadas para a superfície do painel analítico, mas esses elementos são conectados na área do painel e não em seus nós.
Fundamentação:
  • O piso é o ponto de referência considerado no ajuste (a opção de ajustar para o nível mais próximo não é tão importante aqui, já que para o piso a face superior é considerada como referência para a criação do painel analítico).
  • A distância entre qualquer canto do painel e o nó da viga/coluna/parede é maior que 0,6 pé.


Herdar propriedades dos elementos físicos

Durante a criação/atualização, é possível escolher se os parâmetros dos elementos analíticos devem corresponder aos valores de seus equivalentes físicos.

Essa opção está ativada por padrão – 5. A opção Herdar propriedades de elementos físicos (material, tipo de seção, rotação de seção transversal) está definida como (Verdadeiro).

Somente alguns parâmetros apresentam correspondência:
  • Membro analítico:
    • Tipo de seção e família.
    • Material.
    • Rotação de seção transversal.
    • Função estrutural.
  • Painel analítico:
    • Espessura (espessura da camada estrutural para os diversos elementos da camada).
    • Material (material da camada estrutural para os diversos elementos da camada).
    • Função estrutural.

Criar abertura analítica

É possível escolher se deseja ou não criar as aberturas analíticas com base nas físicas.

Essa opção está ativada por padrão – 6. A opção Criar aberturas analíticas para os pisos e paredes selecionados está definida como (Verdadeiro).

Associar com equivalente físico

É possível escolher associar os elementos físicos usados como contexto e seus equivalentes analíticos.

Essa opção está ativada por padrão – 7. A opção Associar com equivalente físico está definida como (Verdadeiro).

Saída

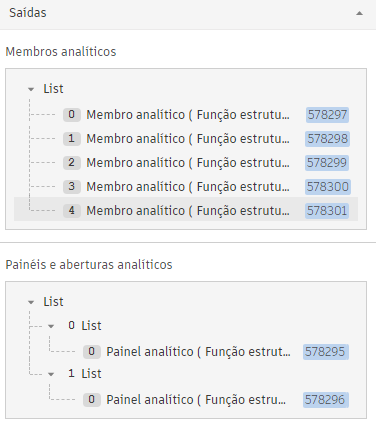

Após a criação ou atualização, todos os membros analíticos são agrupados em duas listas: uma para os membros e outra para painéis e aberturas.

A lista pode ajudar a identificar elementos e/ou alterações no processo de criação e atualização:
