Saiba como definir uma representação dimensionada e personalizar outras configurações gráficas para cargas estruturais.
Como para os outros elementos do Revit, também é possível personalizar as configurações gráficas para cargas. Além dessas configurações, também é possível personalizar as pontas de seta, seu tamanho e as distâncias entre as setas (para carga de linha e carga de área) nas Propriedades de tipo.
Para definir uma representação dimensionada para as cargas
- Na guia Gerenciar
painel Configurações, clique na lista suspensa
(Configurações estruturais) e selecione
Configurações estruturais.
- Na caixa de diálogo Configurações estruturais, selecione a guia Exibição de escala de cargas.
- Na guia Exibição de escala de cargas, marque a caixa ao lado de Usar configurações do projeto para definir um valor de escala para todo o projeto definindo um comprimento de representação mínimo e máximo para todas as cargas, substituindo as configurações de escala de tipo.

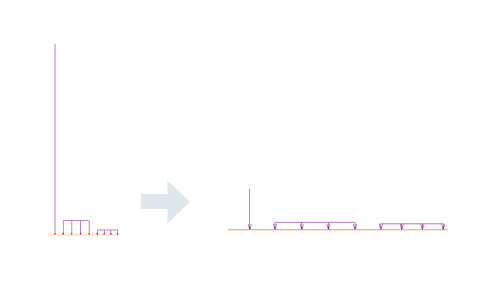

Definir uma representação dimensionada para as cargas é útil para o caso quando, na mesma vista, há cargas representadas com grandes diferenças de escala em termos de valores.
