Cargas

Aplique cargas estruturais para seu analítico para avaliar possíveis deformações e stress em seu projeto.

É possível aplicar cargas de ponto, de linha e de área no modelo analítico.

Clique na guia Analisarpainel Modelo analítico (Cargas) para acessar as ferramentas de carga.

• Clique em Modificar | <Cargas>
  • (Carga de ponto)
  • (Carga da linha)
  • (Carga de área)

Cada ferramenta de carga tem duas opções de posicionamento:

1. Carga de ponto:
   1. (No ponto final) – crie uma carga de ponto restringida a um ponto final do membro analítico ou a um canto do painel analítico.
   2. (Selecionar posição) – posicione uma carga em qualquer lugar nos membros ou painéis analíticos.
2. Carga de linha:
   1. (No hospedeiro) – crie uma carga de linha restringida a um membro analítico, em todo seu comprimento, ou a uma aresta do painel analítico, em todo seu comprimento.
   2. (Definir caminho) – posicione uma carga em qualquer lugar nos membros ou painéis analíticos.
3. Carga de área:
   1. (No hospedeiro) – crie uma carga de área para toda a superfície de um painel analítico.
   2. (Definir limite) – posicione uma carga em qualquer lugar nos membros ou painéis analíticos.

Hospedeiro da carga

• As cargas sempre têm um elemento hospedeiro.
• O hospedeiro permitirá que seja referenciado.
• As alterações na posição do hospedeiro acionarão uma atualização na posição da carga.
• Se o hospedeiro for excluído, a carga também será excluída.
• Só é possível atribuir uma carga a um hospedeiro.
• É possível posicionar cargas fora do hospedeiro.
  • A carga permanecerá hospedada e seu comportamento não será alterado em relação a seu hospedeiro.
  • Um aviso será exibido para aquele elemento. O aviso desaparecerá quando essa situação for resolvida.
• A carga pode se restringir à extremidade/ao canto/ao comprimento inteiro/à área inteira de seu hospedeiro ou ela pode ter uma posição definida pelo usuário em relação seu hospedeiro. O status da restrição é marcado pelo parâmetro É restringido no hospedeiro nas propriedades de carga específicas. A caixa desse parâmetro está marcada por padrão para as cargas criadas com as ferramentas No ponto final ou No hospedeiro. Para as cargas criadas com as ferramentas Selecionar posição, Definir caminho e Definir limite, a caixa desse parâmetro está desmarcada.
  • Para remover a restrição de uma carga, é possível desmarcar a caixa ao lado de É restringido no hospedeiro. Depois disso, a carga se comportará como uma carga criada com as ferramentas Selecionar posição, Definir caminho e Definir limite. Esse processo não é reversível. Quando você remover a restrição de uma carga, não será possível restringi-la de volta a seu hospedeiro, o parâmetro É restringido no hospedeiro ficará esmaecido.

Orientação da carga

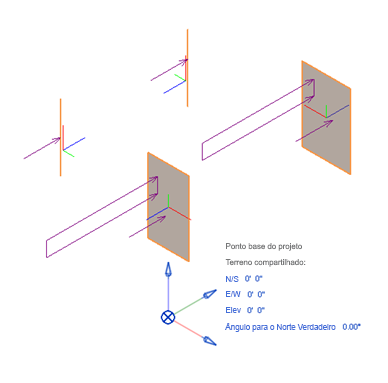

A orientação das cargas é alinhada com o ponto base do projeto e suas configurações de orientação.

A orientação do eixo Y para forças é alinhada com a orientação N/S, o eixo X é alinhado com E/W e o eixo Z é alinhado com a Elevação.

Rotacionar o norte do projeto alterará a orientação dos elementos analíticos e a orientação das cargas. Se você alterar a orientação dos elementos analíticos, a posição das cargas não será atualizada.
