Ao vincular um modelo que contenha outros modelos vinculados, os vínculos tornam-se aninhados.
É possível exibir ou ocultar modelos vinculados aninhados no modelo hospedeiro. Os vínculos aninhados são exibidos de acordo com sua configuração de Tipo de referência no modelo principal.
- Sobreposição não carrega modelos aninhados no modelo hospedeiro , portanto eles não são exibidos no projeto.
- Anexo carrega modelos vinculados aninhados no modelo hospedeiro e exibe-os no projeto.

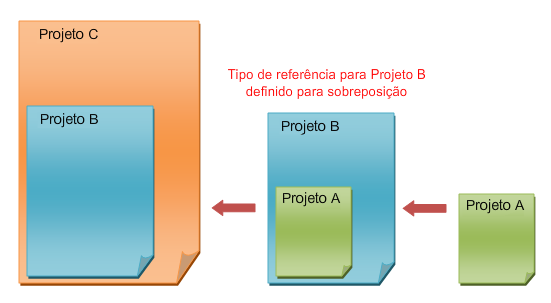

A imagem a seguir mostra que o Projeto A está vinculado ao Projeto B (de modo que o Projeto B é o modelo principal para o Projeto A). A configuração Tipo de referência para o Projeto A está definida como Sobreposição dentro de seu modelo principal (Projeto B). Quando o Projeto B é importado no Projeto C, o Projeto A não é exibido.

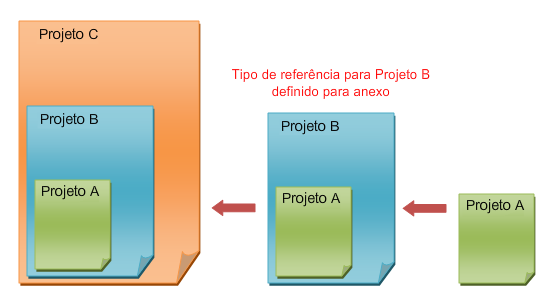

Se você alterar a configuração Tipo de referência do Projeto A (no seu modelo principal, o Projeto B) para Anexo, quando importar o Projeto B para o Projeto C o vínculo aninhado (Projeto A) será exibido.
Vínculos aninhados que são visíveis no projeto são exibidos na ramificação Vínculos do Revit, no Navegador de projeto, no vínculo principal. Vínculos aninhados não são exibidos na caixa de diálogo Gerenciar vínculos. Consulte Caixa de diálogo Gerenciar vínculos.
