Hierarquia de substituição da visibilidade do elemento

Há diversas formas para substituir a exibição de um elemento.

Pode não ser sempre claro qual método de sobreposição tem prioridade sobre outro método, isto é, qual método "vence" na determinação da exibição do elemento. A lista a seguir não pode cobrir cada cenário, mas ela inclui algumas sobreposições comuns. 1 é a mais alta prioridade e 10 é a menor prioridade.

Ferramenta Manipulação de estilos de linha

Sobrepor gráficos na vistaPor elementoMeio-tom

Opções de exibição gráfica - Arestas de silhueta

Sobrepor gráficos na vistaPor elemento

Filtros da vista

Profundidade da vista - Além do estilo de linha

Criar fases de sobreposições gráficas

Sobreposições de Visibilidade/GráficosSobrepor camadas de hospedeiroEstilos de linha de corte

Sobreposições de Visibilidade/GráficosProjeção/Linhas de corte

Estilos de objeto do projeto

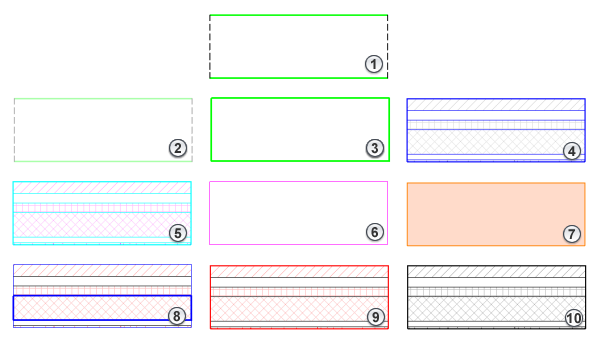

O exemplo a seguir ilustra estas sobreposições em um elemento de parede:

Compreender o efeito de múltiplas sobreposições

Uma parede tem as seguintes sobreposições:

• Sobreposições de Visibilidade/Gráficos para a categoria Paredes para a vista

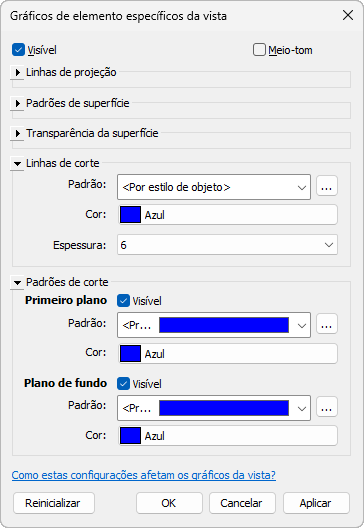

• Sobrepor gráficos na vistaPor elemento para a instância da parede

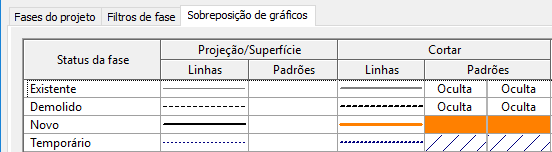

• Criar a fase de sobreposição de gráficos

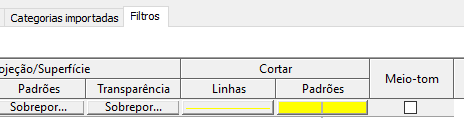

• Filtro da vista sobrepondo os gráficos para paredes sobre uma espessura específica

Com as quatro sobreposições definidas, a sobreposição do elemento na instância da parede está visível porque é a maior na hierarquia:

Remova a sobreposição do elemento e o filtro de vista estará visível:

Remova o filtro da vista e sobreposição da fase de gráficos estará visível:

Altere o filtro de fase da vista e a Sobreposições de Visibilidade/Gráficos para a categoria Paredes é visível:
