Substituir a exibição gráfica de categorias de elementos

Em cada vista, é possível sobrepor a visibilidade e a exibição de gráficos de uma categoria selecionada de elementos.

Nota: Você também pode sobrepor a visibilidade e a exibição de gráficos de um elemento individual ou de linhas individuais de um elemento.

Altere a exibição das categorias de elementos usando o menu de contexto ou a caixa de diálogo Visibilidade/Gráficos.

Para sobrepor uma categoria a partir do menu de contexto

1. Abra a vista na qual deseja sobrepor a exibição gráfica das categorias de elementos.
2. Clique com o botão direito do mouse na área do desenho e clique em Sobrepor gráficos na vistaPor categoria.

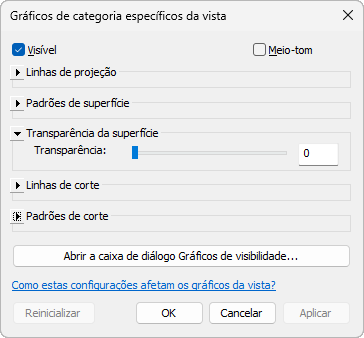

   A caixa de diálogo Gráficos de categorias específicas da vista mostra as configurações atuais da visibilidade e da exibição de gráficos da categoria selecionada. Expanda cada seção para ver suas configurações.


3. Na caixa de diálogo Gráficos de categorias específicas da vista, altere as configurações conforme desejar.
   • Visível: mostra ou oculta a categoria de elementos selecionada na vista.
   • Meio-tom: mescla a cor da linha com a cor do plano de fundo da vista. Todos os gráficos de linha (incluindo padrões de preenchimento) e preenchimento de sólidos são desenhados em meio-tom quando esta opção está selecionada. O meio-tom não tem efeito em cor de materiais em vistas sombreadas.
   • Linhas de projeção: edita o padrão, a cor e o peso das linhas dos elementos projetados.
   • Padrões de superfície: edita a visibilidade, a cor e o padrão de preenchimento do primeiro plano e do plano de fundo.
   • Transparência da superfície: exibe somente linhas e não superfícies. Use o deslizador Transparência para definir o percentual de transparência da superfície.
   • Linhas de corte: edita o padrão, a cor e o peso das linhas dos elementos de corte.
   • Padrões de corte: edita a visibilidade, a cor e o padrão de preenchimento do primeiro plano e do plano de fundo.

   Depois de alterar as configurações, é possível clicar em Aplicar para manter a caixa de diálogo aberta e ver instantaneamente como a alteração afeta a vista.

4. Quando terminar, clique em OK.

Para sobrepor uma categoria usando a caixa de diálogo Visibilidade/Gráficos

1. Abra a vista na qual deseja sobrepor a exibição gráfica das categorias de elementos.
2. Abra a caixa de diálogo Visibilidade/Gráficos: clique na guia Vistapainel Gráficos(Visibilidade/Gráficos), ou digite o atalho de teclado VG.
   Nota: Se você abrir a caixa de diálogo a partir de uma vista de desenho, somente as categorias que podem aparecer em uma vista de desenho serão exibidas.
3. Clique na guia apropriada na caixa de diálogo Visibilidade/Gráficos (Categoriais de modelos, Categorias de anotação ou Categorias importadas).
4. Realce uma linha de categoria.
5. Clique no botão Anular para a linha ou o padrão a serem editados.
   Nota: Para categorias de anotação e categorias importadas, é possível sobrepor somente a exibição da projeção e da superfície.
6. Para as linhas, edite o padrão, a cor e o peso. Para os Padrões, edite a cor e o padrão de preenchimento do primeiro plano e do plano de fundo.
7. (Opcional) Selecione a caixa de seleção Meio-tom junto a uma categoria para mesclar a cor da linha de um elemento com a cor do segundo plano da vista. Isto produz um grau mais claro da cor da linha.
8. Para categorias de modelo, também é possível selecionar um nível de detalhe no qual exibir a categoria do elemento.

   O nível de detalhe da categoria sobrepõe o nível de detalhe da vista. Por exemplo, é possível definir uma parede para ser exibida com nível de detalhe médio ou fino para visualizar sua estrutura, mesmo que o nível de detalhe da vista esteja definido como baixa resolução.

   Não é possível visualizar o nível de detalhe para subcategorias. Elas são herdadas da categoria principal.

9. Clique em Aplicar para ver as alterações e clique em OK para sair da caixa de diálogo Visibilidade/Gráficos.
