Sólido topográfico: escavar e remover escavação

Use um piso, telhado ou sólido topográfico para cortar o volume de um sólido topográfico hospedeiro.

Os elementos de piso, telhado e sólido topográfico que efetuam a interseção com os sólidos topográficos são usados para escavar o volume do sólido topográfico hospedeiro. Por exemplo, é possível posicionar um elemento de piso em um sólido topográfico inclinado, usar a ferramenta de escavação e remover o volume do sólido topográfico até a parte superior do piso de interseção ou usar dois elementos de sólido topográfico sobrepostos e usar um para escavar um estacionamento.

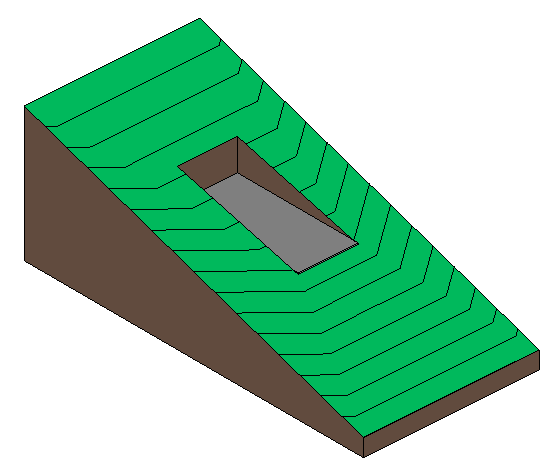

O piso escava um sólido topográfico

O sólido topográfico escava o sólido topográfico para o estacionamento

Escavar

Para escavar um sólido topográfico

1. Selecione um sólido topográfico com um elemento de interseção (telhado, piso ou sólido topográfico).
2. Clique em Modificar | guia Sólido topográficoForma do sólido topográfico (Escavar).
3. Selecione o elemento de interseção a ser usado para escavação.
4. Clique em (Modificar).

Remover escavação

Para remover a escavação do sólido topográfico

1. Selecione o sólido topográfico escavado (hospedeiro).
2. Clique em Modificar | guia Sólido topográfico Forma do sólido topográfico (Remover escavação).
3. Selecione o elemento de interseção para interromper a escavação.
4. Ignore o aviso sobre elementos sobrepostos.
5. Clique em (Modificar).

Nota: O volume relatado pelo sólido topográfico hospedeiro é ajustado à medida que o elemento é escavado por outros elementos.
