As superfícies do modelo exibem coloração não uniforme, gráficos difusos , gráficos triangulares ou outros artefatos. Ao orbitar ou efetuar o zoom em uma vista, as superfícies parecem refletir o brilho.

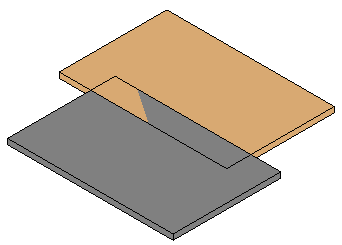

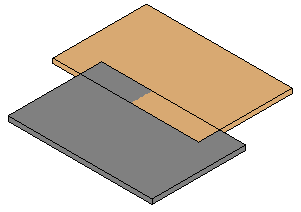

Por exemplo, quando estes pisos se sobrepõem, as cores mudam quando você a aproxima o zoom ou afasta do zoom da vista.
Você pode encontrar os efeitos nas seguintes circunstâncias:
- Quando as superfícies padronizadas ou coloridas se sobrepõem
- Quando as faces são têm cores, como em vistas cujo estilo visual é Sombreado, Realista ou de Cores consistentes
- Ao selecionar elementos em uma vista cujo estilo visual é Linha oculta
- Quando dois pisos ou 2 paredes são modelados na parte superior de cada um deles
- Quando paredes e pisos compartilham uma face
O reflexo de brilho de superfícies do modelo irá ocorrer com maior probabilidade ao orbitar ou ao efetuar o zoom em uma vista cujo estilo visual seja Sombreado, Realista ou Cores consistentes.
Problema: este problema ocorre quando duas superfícies que são modeladas no mesmo plano (superfícies co-planas) têm diferentes cores ou padrões. O software não pode determinar quais superfícies nas quais desenhar na parte superior, portanto, ele desenha ambas, resultando em artefatos gráficos indesejados.
Soluções: tente um dos seguintes:
- Use a ferramenta Geometria de união para combinar a geometria em um elemento.
- Ajuste um croqui de piso para que a aresta não esteja co-plana com a parede.
- Ajuste a geometria da parede para que as paredes não sejam co-planas. Por exemplo, se dois planos se sobrepõem, efetue o deslocamento um do outro uma pequena fração.
