Quando você aplica linhas de croqui para uma vista, os padrões de superfície são exibidos com ruído com inconsistências indesejáveis.

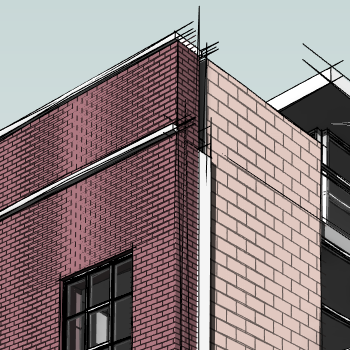

Problema: você ativou linhas de esboço em uma vista. Onde os padrões de superfície são exibidos, as linhas de esboço geram um padrão moire, ruído visual ou inconsistências. Você pode observar este efeito para elementos que mostram padrões de superfície em pequena escala, incluindo pisos de madeira, telhas do telhado, paredes de tijolo e painéis de papelão.
Estes efeitos são o resultado do montante de tremulação aplicado para as linhas (incluindo padrões de superfície) no modelo. Ao aplicar linhas de esboço para a vista, linhas longas obtêm mais distorção do que de linhas curtas. Este comportamento pode resultar em padrões não uniformes para algumas partes do elemento afetado.
Soluções: faça um dos seguintes para obter o efeito desejado.
- Desative os padrões de superfície para os elementos afetados: clique com o botão direito do mouse em um elemento e clique em Sobrepor gráficos na vista
por Elemento ou por Categoria. Expanda os padrões de superfície e desmarque a caixa de seleção Visível.
- Reduza o valor da configuração da Tremulação na caixa de diálogo Opções de exibição gráfica.
