Associações da propriedade definida pelo usuário

As associações definem as classes de entidade que podem utilizar a propriedade definida pelo usuário (UDP).

Por exemplo, se uma propriedade definida pelo usuário tiver uma associação de Pedido de alteração, somente pedidos de alteração poderão usar essa propriedade definida pelo usuário.

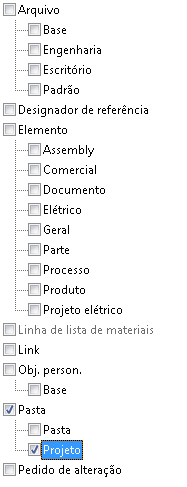

Uma propriedade definida pelo usuário também pode ser associada a subclasses de entidade específicas. Por exemplo, uma propriedade definida pelo usuário pode ser criada de modo que somente pastas do tipo Projeto possam utilizá-la.

Se uma nova propriedade definida pelo usuário não estiver associada a nenhuma classe de uma entidade, ela não aparecerá na grade de propriedades da entidade.

Associação

Descrição

Linha de lista de materiais

Use a associação de linha da lista de materiais (BOM) para criar uma propriedade personalizada de linha da lista de materiais.

Observação: As propriedades com uma associação de lista de materiais não podem ser associadas a nenhuma outra propriedade. Essas propriedades só podem ser exibidas na vista de lista de materiais.

Pedido de alteração

Use a associação de pedido de alteração para criar uma propriedade de pedido de alteração personalizada.

Objeto personalizado

Use a associação de objeto personalizado para criar uma propriedade de objeto personalizada. A propriedade personalizada pode ser restringida a um determinado tipo de categoria, como Base.

Arquivo

Use a associação de propriedade de arquivo para criar uma propriedade de arquivo personalizada. A propriedade personalizada pode ser restringida a arquivos de um determinado tipo de categoria, como Base ou Engenharia.

Pasta

Use a associação de pasta para criar uma propriedade de pasta personalizada. A propriedade personalizada pode ser restringida a uma determinada subclasse de pasta, como uma pasta ou um projeto básico.

Item

Use a associação de item para criar uma propriedade de item personalizada. A propriedade personalizada pode ser restringida a determinados tipos de subclasse de item, como peça ou documento.

Vínculo

Um vínculo é uma referência entre

  • duas entidades definidas de objetos personalizados
  • um objeto personalizado e um arquivo, uma pasta ou uma entidade de item
  • uma pasta e um arquivo, uma pasta ou uma entidade de item.

A associação de vínculo é usada para criar uma propriedade de vínculo de objeto personalizada para rastrear dados de vínculo entre um objeto personalizado e outra classe de entidade.

Os vínculos de propriedade do Factory importados mostram essa associação de vínculo como selecionada.

Observação: As propriedades de vínculo não estão acessíveis por meio da Vista personalizada na interface de usuário do Vault (listas e guias). Os administradores precisam criar uma guia personalizada para poder exibir propriedades do vínculo.

Designador de referência

Um designador de referência é uma propriedade que permite que os usuários do Electrical visualizem com mais facilidade uma lista de materiais indicando como um item é identificado, ou a localização ou as informações de instalação desse item.

Use a associação do designador de referência para criar uma propriedade personalizada de designador de referência que possa ser exibida na vista de designador de referências.
