Работа со списком слоев в Диспетчере свойств слоев

Список слоев можно отсортировать по имени или по определенному свойству. Количество отображаемых в списке слоев можно уменьшить с помощью функции поиска, фильтров или групп слоев.

Выберите вкладку "Главная" панель "Слои" "Свойства слоя" найти.

сортировка списка слоев

• В Диспетчере свойств слоев щелкните мышью на любом заголовке столбца.

Системная переменная SORTORDER определяет порядок сортировки списка слоев: это может быть естественный порядок или порядок ASCII.

Изменение отображения столбцов

• Изменить порядок столбцов можно путем перетаскивания меток столбцов.
• Щелкните правой кнопкой мыши метку столбца и выберите столбцы, которые требуется отобразить или скрыть.

Фильтрация слоев по результатам поиска имени

1. В диспетчере свойств слоев щелкните в поле "Поиск слоя".
2. Введите текст для поиска, включая специальные символы.

   Например, если требуется вывести список всех слоев, имена которых содержат буквы mech, введите *mech*.

Предусмотрены следующие подстановочные знаки:

Символ	Определение
# (решетка)	Соответствует любой одиночной цифре
@ (коммерческое "при")	Соответствует любой одиночной букве
. (десятичная точка)	Соответствует любому символу, кроме букв и цифр
* (звездочка)	Соответствует любой последовательности символов. Может использоваться в любой позиции строки
? (знак вопроса)	Соответствует любому одиночному символу; например, ?BC соответствует ABC, 3BC и т.п.
~ (тильда)	Соответствует всем строкам, кроме содержащих следующий за тильдой текст; например, при вводе запроса ~*AB* отобразятся все строки, не содержащие последовательность символов AB.
[ ]	Соответствует любому из символов в скобках; например, [AB]C соответствует AC и BC
[~]	Соответствует любому из символов, кроме заключенных в скобки; например, [~AB]C соответствует XC, но не соответствует BC
[-]	Задание диапазона для отдельного символа; например, [A-G]C соответствует значениям AC, BC и далее до GC, но не HC.
` (обратный апостроф)	Следующий за ним специальный символ трактуется как обычный; например, '~AB соответствует ~AB

Прим.: Чтобы вывести список всех слоев, введите * в поле "Поиск слоя".

Создание фильтра слоев на основе свойств слоя

1. Откройте Диспетчер свойств слоев и нажмите кнопку "Новый фильтр по свойствам".
2. В диалоговом окне "Свойства фильтра слоев" введите имя фильтра.
3. В разделе "Определение фильтра" укажите следующие свойства слоя.
   • Для фильтрации по имени слоя введите текст вместе с подстановочными знаками (например, "*") в столбце "Имя".
   • Для фильтрации по свойству щелкните мышью столбец свойства и выберите настройку.
   • Для фильтрации с использованием нескольких свойств щелкните каждое свойство в одной строке в определении фильтра.
   • Для фильтрации с использованием нескольких значений свойства или нескольких наборов свойств выберите значения в следующей строке.

Прим.: Настройки в одной строке представляют логический оператор AND; настройки в нескольких строках представляют логический оператор OR.

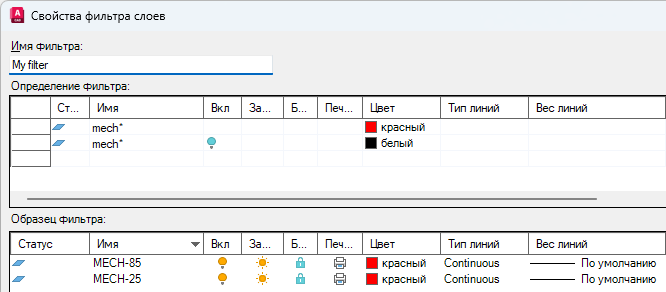

В этом примере фильтр слоев по свойствам позволяет отобразить слои, которые начинаются с "mech" и выделены красным, или слои, которые начинаются с "mech", отключены и выделены белым.

Создание группового фильтра путем выбора слоев

1. Откройте Диспетчер свойств слоев и нажмите кнопку "Новый групповой фильтр".
2. Введите имя фильтра группы слоев.

   Поскольку выбран новый пустой фильтр, список слоев пуст.

3. Чтобы в списке появились слои, на панели "Фильтры" выберите "Все" или один из других фильтров.

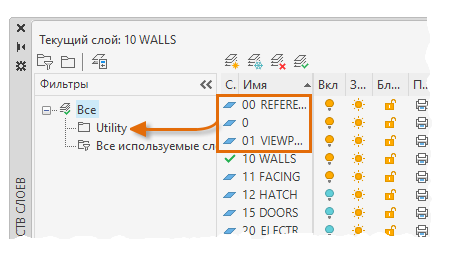

4. Перетащите слои из списка в групповой фильтр.

   Таким образом, в этом групповом фильтре сохраняется поднабор слоев из списка. При выборе группового фильтра в списке отобразятся только указанные слои.

В этом примере мы создадим групповой фильтр слоев с именем Grounds и перетащим в него слои TREES, LANDSCAPE и LAKE.

Удаление слоя из группового фильтра

1. В Диспетчере свойств слоев на панели "Фильтры" выберите фильтр группы слоев.
2. Щелкните правой кнопкой мыши слой, который требуется удалить, и выберите "Удалить из группового фильтра".

Вложение одного фильтра слоев в другой фильтр

1. В Диспетчере свойств слоев на панели "Фильтры" щелкните правой кнопкой мыши фильтр слоев и выберите "Новый фильтр по свойствам" или "Новый групповой фильтр".
   • Новый фильтр слоев по свойствам можно вложить в групповой фильтр слоев или в другой фильтр слоев по свойствам.
   • Групповой фильтр слоев можно вложить только в другой групповой фильтр.
2. Воспользуйтесь одним из следующих способов:
   • Укажите имя нового фильтра слоев по свойствам в диалоговом окне "Фильтр слоев по свойствам". В области "Описание фильтра" задайте свойства слоя для настройки вложенного фильтра и нажмите кнопку "ОК".
   • Для нового группового фильтра слоев введите новое имя, выберите родительский фильтр для отображения его слоев в списке, а затем перетащите слои из списка в новый групповой фильтр вложенных слоев.

Удаление группового фильтра слоев или фильтра слоев по свойствам

• На панели "Фильтры" Диспетчера свойств слоев щелкните правой кнопкой мыши фильтр группы слоев или фильтр свойств слоев и выберите "Удалить".

Просмотр статуса неиспользуемых слоев

Прим.: Чтобы повысить производительность, по умолчанию все слои в столбце «Статус» обозначены как содержащие объекты .

1. В "Диспетчере свойств слоев" выберите "Параметры".
2. Установите флажок «Показать используемые слои» в диалоговом окне «Параметры слоев» и нажмите «ОК».

   указывает, что слой не используется.
