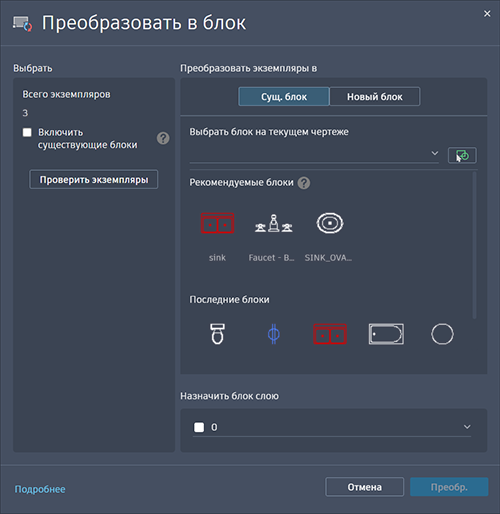

Диалоговое окно "Преобразование"

Преобразование выбранных объектов и идентичных экземпляров в блоки.

БПРЕОБРАЗОВАТЬ (команда). Выберите объект для поиска совпадающих экземпляров с целью преобразования в блоки

Список параметров

Отображаются следующие параметры.

Выбрать

Выбор и просмотр экземпляров, выбранных для преобразования в блоки. Кроме того, отображается общее количество экземпляров.

Включить существующие блоки

Указание того, требуется ли преобразовать блоки в текущем чертеже и геометрию, содержащую блоки, или только исходный объект.

Проверить экземпляры

Временное закрытие диалогового окна для просмотра выбранных экземпляров на текущем чертеже с целью преобразования в блоки.

Преобразовать экземпляры в

Преобразование выбранных экземпляров в существующий блок или создание нового блока.

Существующий блок
Преобразование выбранных экземпляров в существующий блок.
  • Выбрать блок на текущем чертеже. Отображение списка доступных блоков на чертеже.
  • Выбрать на чертеже (). Временное закрытие диалогового окна для указания блока на текущем чертеже, в который требуется преобразовать выбранные экземпляры.
  • Рекомендуемые блоки. Отображение блоков на основе технологии машинного обучения.
    Прим.: Рекомендация блоков с использованием машинного обучения доступна только в AutoCAD.
  • Последние блоки. Отображение списка последних использованных блоков.
Новый блок
Преобразование выбранных экземпляров в новый объект блока.
  • Присвойте имя новому блоку. Задание имени для создаваемого блока.
  • Базовая точка. Задание точки вставки нового блока, которая определяет его положение на чертеже. По умолчанию точка вставки устанавливается в центре указанного геометрического объекта.

Назначить блок слою

Выбор слоя для назначения блока.
