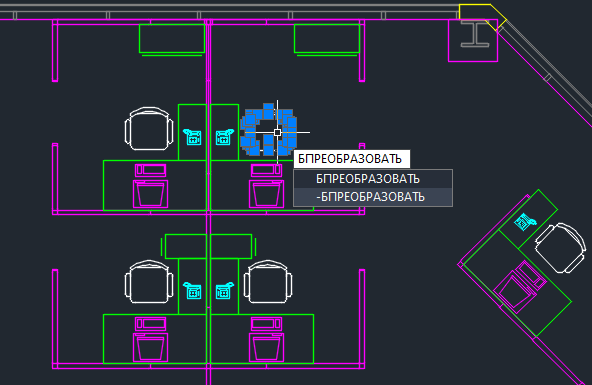

Команда БПРЕОБРАЗОВАТЬ позволяет легко находить и преобразовывать экземпляры указанной геометрии в блоки.
При выборе геометрии для преобразования программа AutoCAD находит и выделяет все экземпляры одной геометрии. Затем можно преобразовать выбранный объект и найденные экземпляры в блок.

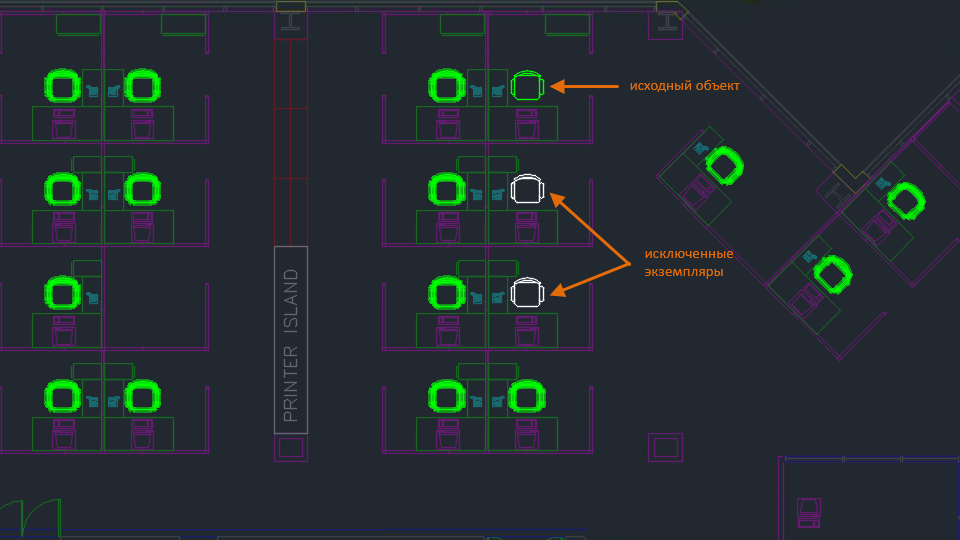

Чтобы исключить из преобразования конкретные экземпляры, щелкните каждый из них для удаления из процесса.
Преобразование в существующий блок
При преобразовании геометрического объекта или его экземпляров в существующий блок можно выбрать блок непосредственно на текущем чертеже. Кроме того, можно выбрать в диалоговом окне «Преобразовать» один из следующих вариантов:

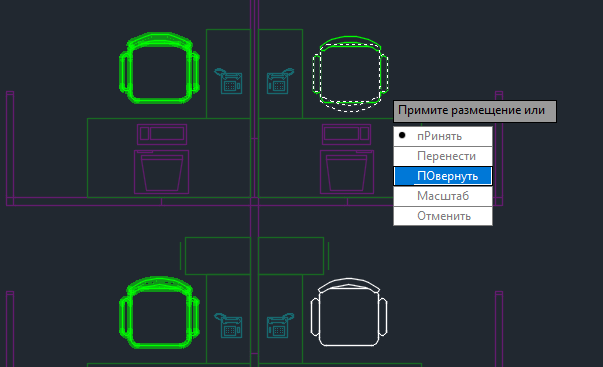

Выбрав существующее определение блока, можно скорректировать масштаб и угол поворота, чтобы задать принцип замены найденных экземпляров выбранным определением блока.
Преобразование в новый блок

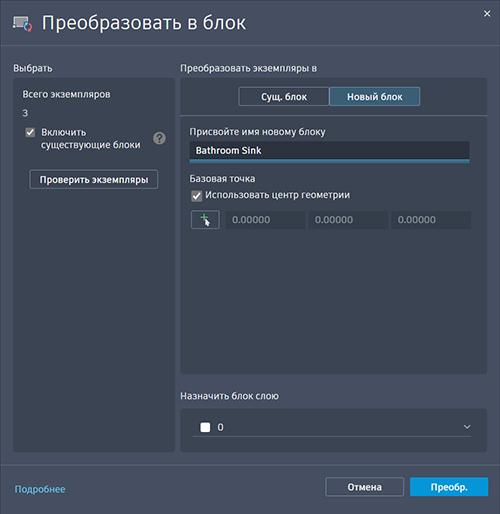

Можно преобразовать исходный объект или выбранные экземпляры в новый блок. В диалоговом окне «Преобразовать» укажите имя блока и точку вставки, чтобы задать новый блок. По умолчанию точка вставки устанавливается в центре выбранного геометрического объекта.
Преобразование повторяющихся геометрических объектов в блоки оптимизирует процесс проектирования, сводит к минимуму избыточность и обеспечивает гибкость при организации чертежей.
