Полилиния представляет собой связанную последовательность сегментов; все эти сегменты являются единым объектом. Полилинии могут состоять из линейных и дуговых сегментов, а также из любых их сочетаний.
Использование полилиний эффективно по следующим причинам.
- Вершины не разбиваются даже после редактирования с помощью ручек.

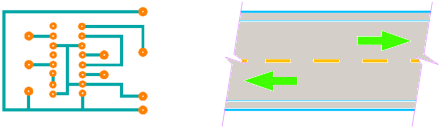

- Вместо относительного веса линии используется абсолютная ширина линии, которая может быть постоянной или уменьшаться к концу сегмента.
- Полилинию можно перемещать и копировать как один объект.
- Прямоугольники и многоугольники можно легко создавать в виде отдельных объектов.
- Прерывистые типы линий более тщательно обрабатываются возле вершин.
- Простая процедура выдавливания 3D-тел в AutoCAD.
Изменение полилиний
Существует несколько способов изменить форму и внешний вид полилинии.

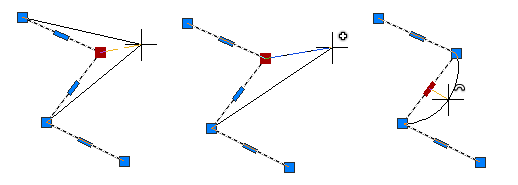

Выбрав полилинию, можно использовать ручки, чтобы перемещать, добавлять и удалять отдельные вершины, а также преобразовывать дуговые сегменты в прямые и наоборот.

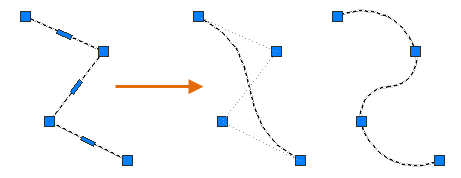

Кроме того, можно выполнить сглаживание полилинии сплайном или дугой.

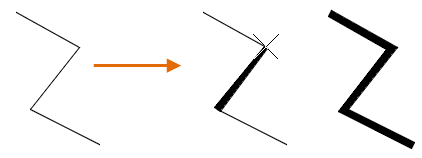

Для изменения ширины отдельного сегмента или всей полилинии можно использовать команду ПОЛРЕД.
Типы линий и вершины полилиний

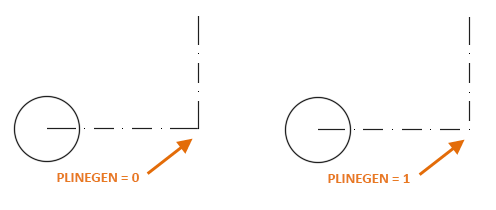

Для полилинии имеется возможность центрировать образец типа линий в пределах каждого сегмента, либо размещать его непрерывно по всей ее длине.
Чтобы применить этот параметр к новым объектам, настройте системную переменную PLINEGEN. Существующие полилинии можно обновить на палитре "Свойства" или с помощью параметра "Генерация типа линий".
Формат полилиний: компактные полилинии и «устаревшие» полилинии
Компактная полилиния — это один объект, содержащий информацию, которая определяет каждую из вершин полилинии, тогда как «устаревшие» полилинии представляют собой набор из множества объектов, определяющих каждую из вершин полилинии. «Устаревшая» полилиния может быть 2D- или 3D-полилинией, в то время как компактная полилиния может быть только 2D-полилинией.
Компактные полилинии отображаются быстрее и занимают меньше места на диске и в оперативной памяти, чем «устаревшие» 2D полилинии. Начиная с AutoCAD версии 14, 3D-полилинии всегда создаются как объекты «устаревших» полилиний, а 2D-полилинии — как компактные полилинии, если они не изогнуты и не подогнаны с помощью команды AutoCAD ПОЛРЕД. При открытии в AutoCAD версии 14 или более поздней версии чертежа, созданного в более ранней версии, все 2D-полилинии автоматически преобразуются в компактные полилинии, если они не являются изогнутыми, аппроксимированными или не содержат расширенных данных (xdata).
