Прим.: Эта функция для работы с умными блоками доступна в предварительной версии. Что такое предварительная версия?
В AutoCAD 2025 входит предварительная версия функции, использующей технологии машинного обучения для поиска и распознавания в чертеже объектов, которые можно преобразовать в блоки.

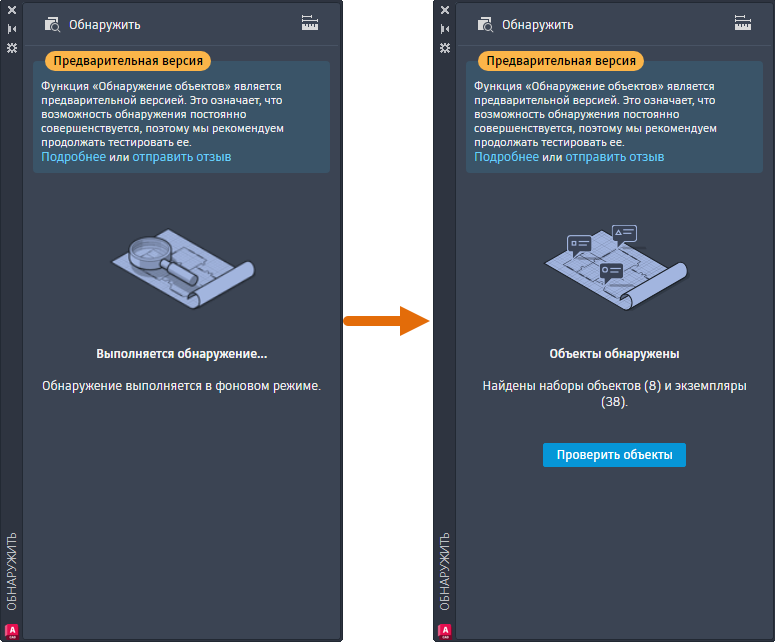

При запуске обнаружения объектов геометрия чертежа отправляется на распознавание в службу машинного обучения AutoCAD. После анализа чертежа службой на палитре отображается уведомление о том, были ли обнаружены объекты, которые можно преобразовать в блоки. Для дальнейшей проверки и оценки выявленных экземпляров нажмите кнопку «Проверить объекты».
В режиме проверки панель инструментов «Обнаружение» отображается в верхней части окна чертежа. На этой панели представлены различные параметры для навигации по обнаруженным объектам и управления ими. Результаты обнаружения группируются в наборы подобных объектов. Набор представляет собой группу обнаруженных подобных объектов, которые можно преобразовать в экземпляры одного блока.
В каждом наборе основной экземпляр (в синей рамке) служит в качестве определения блока при преобразовании в новый блок. Если выполняется преобразование в существующий блок, то основной экземпляр используется для определения масштаба вставки и угла поворота для блока.

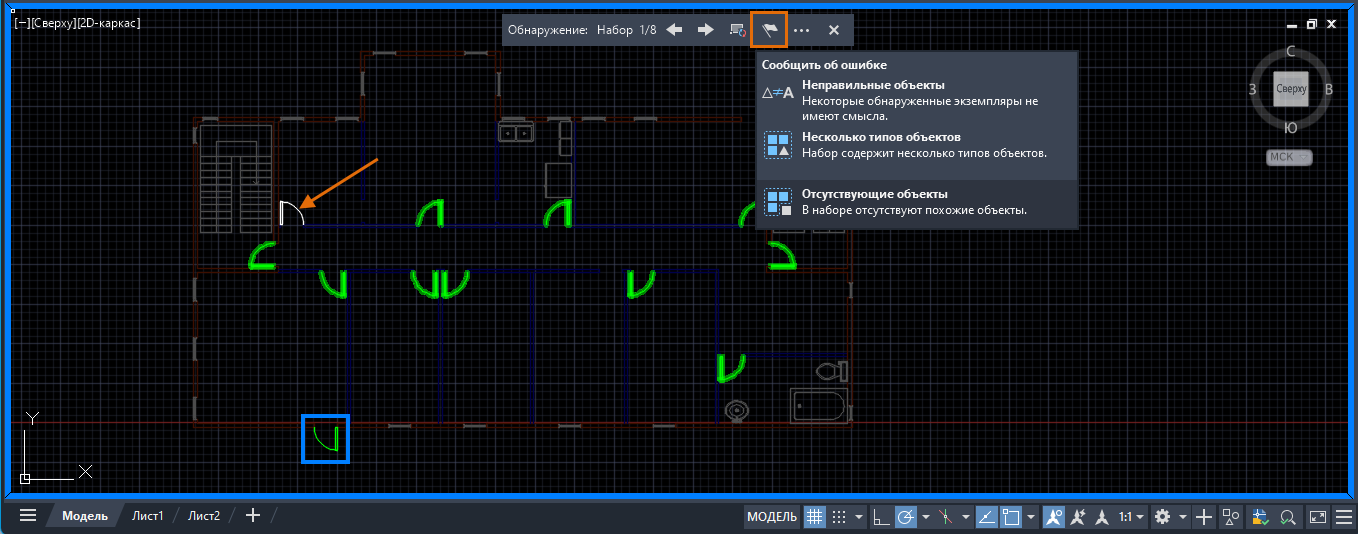

При проверке результатов обнаружения можно столкнуться с неправильными наборами или экземплярами. В следующем примере аналогичный объект не обнаружен и не включен в набор. Сообщить об этой ошибке можно с помощью панели инструментов «Обнаружение». Сообщая об ошибках, вы повышаете общую производительность и точность службы машинного обучения.
Основные рекомендации
Функция обнаружения объектов доступна в предварительной версии. Это означает, что продолжается разработка ее функций и возможностей. Важные моменты, которые следует иметь в виду.
- Функция «Обнаружение объектов» предназначена для работы с чертежами вида в плане. В настоящее время наиболее эффективно обнаруживаются архитектурные объекты, хотя не все из них можно точно обнаружить в этом выпуске.
- Чтобы повысить точность обнаружения пока алгоритм машинного обучения совершенствуется, перед запуском обнаружения рекомендуется установить для чертежа реальные единицы измерения.
Кроме того, в режиме проверки заблокированы следующие команды:
- БЛОКРЕД
- СРАВНИТЬ
- ПОДСЧЕТ
- ПОДСЧЕТСПИСОК
- ПЕЧАТЬ
- ПУБЛ
- ССЫЛРЕД
- ТРАССИРОВКА
- ССЫЛКАСРАВНИТЬ
Анализ чертежей и быстрое распознавание объектов, которые можно преобразовать в блоки, позволяет сэкономить время, повысить производительность и сократить количество ошибок в процессе преобразования блоков. Разработка функции продолжается, поэтому обратная связь и информация обо всех ошибках, с которыми вы сталкиваетесь, помогут нам повысить ее производительность и точность.
