3DМАССИВ (команда)

Создание неассоциативных массивов, 3D-массивов прямоугольной формы или круговых массивов.

найти

Команда "3DМАССИВ" заменена улучшенной командой "МАССИВ", которая позволяет создавать ассоциативные или неассоциативные, 2D или 3D, прямоугольные и круговые массивы, а также массивы по траектории. 3DМАССИВ работает, как в предыдущих версиях.

Для прямоугольных 3D массивов в дополнение к столбцам и строкам также можно указать количество уровней в направлении Z. Для полярных 3D массивов задайте ось поворота с помощью двух точек в пространстве.

Весь набор объектов считается одним элементом массива.

Отображаются следующие запросы.

Выберите объекты

Выберите объекты для массива.

Прямоугольный

Копирование набора выбранных объектов заданное число раз в направлениях рядов (ось X), столбцов (ось Y) и этажей (ось Z). Массив должен состоять как минимум из двух рядов, двух столбцов или двух этажей.

При положительных значениях расстояний массив генерируется вдоль положительных направлений осей X, Y и Z. При отрицательных значениях расстояний массив генерируется вдоль отрицательных направлений осей X, Y и Z.

Количество строк (---)

Задание числа строк для повторения вдоль оси X.

Количество столбцов (|||)

Задание числа строк для повторения вдоль оси Y.

Количество уровней (...)

Задание числа строк для повторения вдоль оси Z.

Расстояние между строками (---)

Задание расстояния между базовыми точками элементов массива вдоль оси X.

Расстояние между столбцами (|||)

Задание расстояния между базовыми точками элементов массива вдоль оси Y.

Расстояние между уровнями (|||)

Задание расстояния между базовыми точками элементов массива вдоль оси Z.

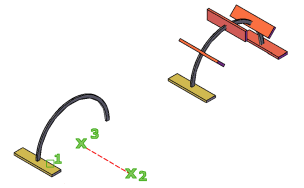

Полярная

Копирование выбранных объектов вокруг оси вращения. Заданный угол определяет число градусов между первым и последним элементами массива относительно оси поворота.

Число элементов в массиве

Задание числа элементов массива.

Угол заполнения

Задание угла между первым и последним элементами массива. Для поворота по часовой стрелке следует ввести отрицательное число.

Поворачивать элементы массива?

Управление тем, поворачиваются ли элементы при построении массива.

• Да. Поворот элементов вдоль оси вращения.
• Нет. Сохранение одинаковой ориентации для всех объектов в массиве.

Центр массива

Задание центральной точки объектов массива.

Вторая точка оси вращения

Задание второй точки, которая определяет направление оси вращения из центральной точки.
