Массивы

Выбранные объекты можно копировать и формировать из них структуры, называемые массивами.

После выбора объектов, которые нужно скопировать (они называются исходными объектами), необходимо задать способ их расположения. Имеется три типа массивов.

• Прямоугольный
• Путь
• Полярный

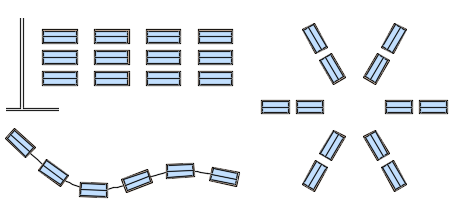

Ниже приводятся примеры массивов, определяющих размещение демонстрационных столов.

Каждый компонент массива называется элементом массива и может состоять из нескольких объектов. В качестве исходного объекта массива можно также указать блок.

Прим.: Кроме того, в массивах по траектории необходимо указать линию, полилинию, 3D-полилинию, сплайн, спираль, дугу, окружность или эллипс для использования в качестве траектории.

Ассоциативные и неассоциативные массивы

Параметры команды МАССИВ позволяют указать, будут ли массивы по умолчанию ассоциативными или неассоциативными.

• Преимущество ассоциативных массивов заключается в том, что их без труда можно изменять в дальнейшем. Элементы массива хранятся в едином объекте-массиве, как и в блоке. В ассоциативном массиве можно менять количество элементов и расстояние между ними. Свойства массива, такие как количество элементов и расстояние между ними, можно менять с помощью ручек массива или на палитре свойств.
• Неассоциативные массивы становятся независимыми объектами после выхода из команды МАССИВ.

Прим.: При использовании функции «Быстрый выбор» блоки, вложенные в объекты ассоциативного массива, не выбираются и не учитываются при подсчете.

Редактирование элементов ассоциативного массива

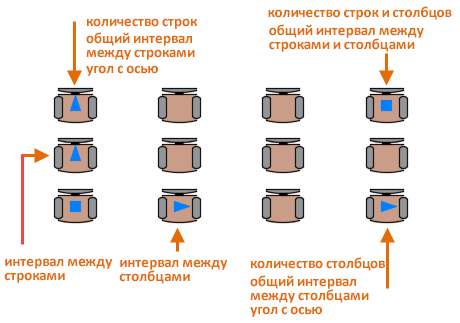

Изменения в ассоциативные массивы можно вносить непосредственно с помощью ручек, с помощью параметров всплывающего меню ручки, отображающегося при наведении курсора на ручку, или с помощью команды МАССИВРЕД, доступной на контекстной вкладке или в командной строке. Ниже приводятся примеры основных элементов управления для прямоугольного массива стульев. Элементы управления массивов по траектории и круговых массивов совпадают.

После создания ассоциативного массива его элементы можно изменять следующим образом.

• Измените исходный элемент массива. Все экземпляры исходного элемента будут обновлены автоматически.
• Удалите один элемент массива или более.
• Замените один элемент массива или более на выбранные объекты. Кроме того, можно добавлять и удалять объекты, связанные с элементом массива.

В этом примере первый столбец массива столов стал короче, а первые два элемента верхней строки были удалены.

Даже после этих изменений массив остается ассоциативным: интервал и угол между элементами можно динамически изменять одним действием.

Совет: Если требуется преобразовать ассоциативный массив в отдельный объект, используйте для него команду РАСЧЛЕНИТЬ.
