МАССИВКРУГ (команда)

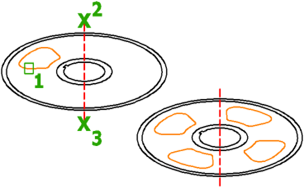

Равномерное распределение копий объектов в круговом массиве вокруг центральной точки или оси вращения.

найти

Эта команда равнозначна параметру "Круговой" в команде МАССИВ. Системная переменная DELOBJ определяет, удаляются или сохраняются исходные объекты после создания массива.

Отображаются следующие запросы.

Выберите объекты

Выбор объектов для использования в массиве.

Центральная точка

Указание точки, вокруг которой распределяются элементы массива. Ось вращения является осью Z текущей ПСК.

Базовая точка

Указание базовой точки для массива.

Базовая точка: Указание базовой точки для размещения объектов в массиве.
Ключевая точка: Для ассоциативных массивов указывается допустимая зависимость (или ключевая точка) на исходных объектах для использования в качестве базовой точки. При редактировании исходных объектов полученного массива базовая точка совпадает с ключевой точкой исходного объекта.

Ось вращения

Указание пользовательской оси вращения, определяемой двумя заданными точками.

Ассоциативная

Определяет, являются ли объекты ассоциативными или независимыми.

Да: Содержит элементы массива в одном объекте массива, аналогичном блоку. С помощью ассоциативного массива можно легко распространить изменения в массив путем редактирования свойств и исходных объектов.
Нет: Создание элементов массива в качестве независимых объектов. Изменение одного элемента не влияет на остальные.

Имена

Указание числа элементов в массиве с помощью значения или выражения.

Прим.: При определении угла заполнения в выражении математический знак (+ или -) в полученном значении не влияет на направление массива.

Угол между

Указание угла между элементами с помощью значения или выражения.

Угол заполнения

Задает угол между первым и последним элементами массива с помощью значения или выражения.

Ряды

Указание числа строк в массиве, расстояния между ними и приращение уровня между строками.

Количество строк: Задание числа строк.
Расстояние между строками: Задает расстояние между строками, измеряемое от соответствующих местоположений на каждом объекте.
Всего: Указание общего расстояния между начальной и конечной строкой, измеряемого от соответствующих местоположений на начальном и конечном объекте.
Приращение уровня: Задание повышения или понижения уровня для каждой последующей строки.
Выражение: Вычисляет производное значение с помощью математической формулы или уравнения.

Уровни

Указание числа уровней и интервала между ними (для 3D-массивов).

Количество уровней: Указание числа уровней в массиве.
Расстояние между уровнями: Определяет расстояние между уровнями.
Выражение: Вычисление производного значения с использованием математические формулы или уравнения.
Всего: Указание общего расстояния между первым и последним уровнями.

Поворот элементов

Управление тем, поворачиваются ли элементы при построении массива.

Выход

Завершение команды.
