МАССИВТРАЕКТ (команда)

Равномерное распределение копий объектов вдоль траектории или ее части.

найти

Траектория может представлять собой линию, полилинию, 3D полилинию, сплайн, спираль, дугу, окружность или эллипс.

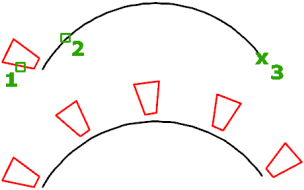

2D-массив по траектории

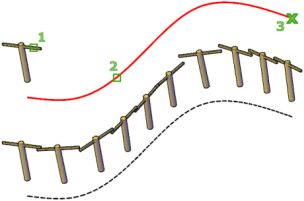

3D-массив по траектории

Эта команда аналогична параметру "Путь" в команде МАССИВ. Системная переменная DELOBJ определяет, удаляются или сохраняются исходные объекты после создания массива.

Прим.: Используемые в примере 3D-объекты не могут быть созданы в AutoCAD LT.

Отображаются следующие запросы.

Выберите объекты

Выбор объектов для использования в массиве.

Криволинейная траектория

Указание объекта для использования в качестве траектории для массива. Выберите линию, полилинию, 3D полилинию, сплайн, спираль, дугу, окружность или эллипс.

Ассоциативная

Определение того, следует ли создавать элемент массива или несвязанные копии выбранного объекта.

Да

Создание элементов массива в одном объекте массива аналогично блоку. С помощью ассоциативного массива можно легко распространить изменения в массив путем редактирования свойств и исходных объектов.

Нет

Создание элементов массива в качестве независимых объектов. Изменение одного элемента не влияет на остальные.

Способ

Управление способом распределения элементов вдоль траектории.

Поделить

Равномерное распределение указанного количества элементов по всей длине траектории.

Измерение

Распределение элементов вдоль траектории через указанные интервалы.

Базовая точка

Определение базовой точки массива. Элементы в массивах по траектории размещены относительно базовой точки.

Базовая точка

Определение базовой точки для размещения элементов в массиве по отношению к началу криволинейной траектории.

Ключевая точка

Указывает для ассоциативных массивов допустимую зависимость (или ключевая точка) на исходных объектах для выравнивания по траектории. При редактировании исходных объектов или траектории полученного массива его базовая точка совпадает с ключевой точкой исходных объектов.

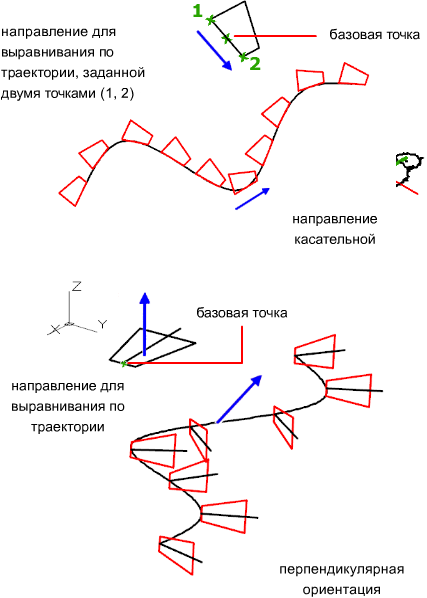

Направление касательной

Определение того, каким образом выравниваются элементы массива относительно начального направления траектории.

2 точки

Указание двух точек, представляющих касание элементов массива по отношению к траектории. Вектор двух точек определяет касательность первого элемента в массиве. Параметр "Выровнять элементы" управляет ориентацией других элементов в массиве: касательной или параллельной.

Нормальный

Ориентация направления Z первого элемента по начальному направлению криволинейной траектории.

Имена

В зависимости от выбранного метода задает число элементов или расстояние между элементами.

Количество элементов вдоль траектории

(Доступно, если в качестве метода выбрано значение "Поделить".) Использование значения или выражения позволяет задать число элементов в массиве.

Расстояние между элементами вдоль траектории

(Доступно, если в качестве метода выбрано значение "Разметить".) Использование значения или выражения позволяет задать расстояние между элементами массива.

По умолчанию массив заполняется максимальным числом элементов, которые расставляются вдоль траектории на введенном расстоянии. При желании можно указать меньшее количество элементов. Можно также включить функцию "Заполнить всю траекторию", чтобы регулировалось количество элементов при изменении длины траектории.

Ряды

Указание числа строк в массиве, расстояния между ними и приращение уровня между строками.

Количество строк

Задание числа строк.

Расстояние между строками

Задает расстояние между строками, измеряемое от соответствующих местоположений на каждом объекте.

Всего

Указание общего расстояния между начальной и конечной строкой, измеряемого от соответствующих местоположений на начальном и конечном объекте.

Приращение уровня

Задание повышения или понижения уровня для каждой последующей строки.

Выражение

Вычисляет производное значение с помощью математической формулы или уравнения.

Уровни

Уровни массива определяются как продолжение конфигурации строк и столбцов массива в направлении оси Z.

Количество уровней

Указание числа 3D-уровней в массиве.

Расстояние между уровнями

Определение расстояния между 3D-уровнями.

Всего

Указание общего расстояния между первым и последним уровнями.

Выражение

Вычисление производного значения с использованием математические формулы или уравнения.

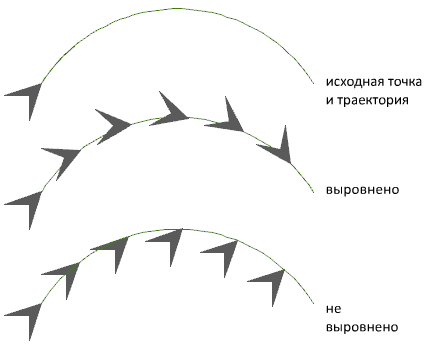

Выровнять элементы

Указание того, следует ли выравнивать каждый элемент по касательной к траектории. Выравнивание выполняется относительно ориентации первого элемента.

Направление Z

Управление тем, следует сохранять исходное направление Z элементов или располагать их естественным образом вдоль 3D траектории.

Выход

Завершение команды.
