Раньше редактирование пользовательских атрибутов номеров проводов одного блока не приводило к автоматическому обновлению других блоков номеров проводов в той же сети. Из-за отсутствия синхронизации часто возникали несоответствия и требовалась трудоемкая настройка вручную.
В инструментарии AutoCAD Electrical 2025 при редактировании пользовательских атрибутов блока номера провода изменения автоматически распространяются на все блоки номеров проводов в сети с одним и тем же номером провода в нескольких чертежах.
Чтобы изменить пользовательские атрибуты номеров проводов и распространить их на блоки номеров проводов в сети, выполните указанные ниже действия.
- Отредактируйте блок номера провода в сети.
- Отредактируйте атрибуты W01USER–W10USER. Нажмите «ОК».
- Если атрибуты W01USER–W10USER добавлены в сеть или им присвоены те же существующие значения, отображаются приведенные далее сообщения.

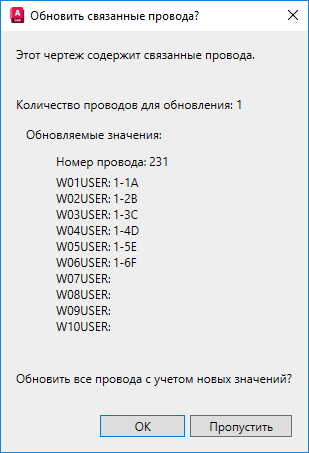

- Если связанные провода присутствуют в том же чертеже, нажмите кнопку «ОК», чтобы обновить остальные блоки номеров проводов в сети, содержащие одинаковый номер провода. Нажмите кнопку ПРОПУСТИТЬ, чтобы не обновлять другие блоки номеров проводов в сети.

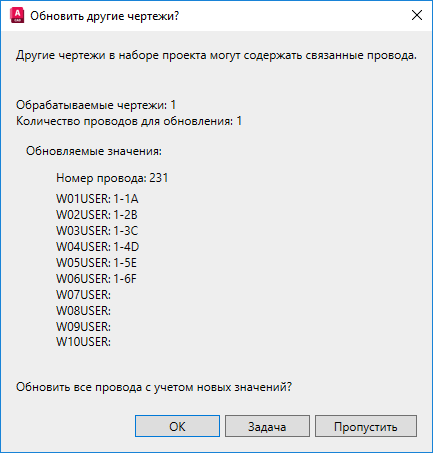

- Если связанные провода присутствуют в разных чертежах, нажмите кнопку «ОК», чтобы обновить остальные блоки номеров проводов с тем же номером провода в сети во всех чертежах. Нажмите кнопку ЗАДАНИЕ, чтобы поставить задачу на обновление одинаковых блоков номеров проводов в других чертежах и выполнить ее позже. Нажмите кнопку ПРОПУСТИТЬ, чтобы не обновлять другие блоки номеров проводов в сети.
- Если связанные провода присутствуют в том же чертеже, нажмите кнопку «ОК», чтобы обновить остальные блоки номеров проводов в сети, содержащие одинаковый номер провода. Нажмите кнопку ПРОПУСТИТЬ, чтобы не обновлять другие блоки номеров проводов в сети.

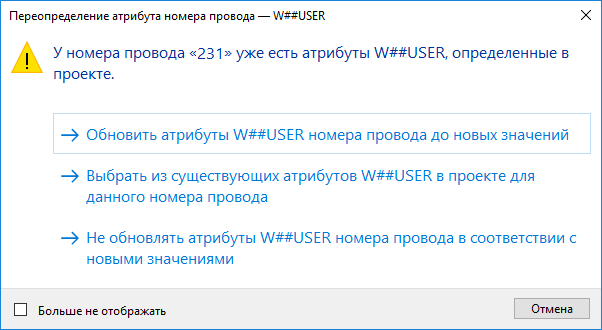

- Если атрибуты W01USER–W10USER уже существуют в сети, отображается следующее сообщение.
- Нажмите «Обновить атрибуты W##USER номера провода до новых значений», чтобы незамедлительно обновить остальные блоки номеров проводов в сети, содержащие тот же номер провода, с учетом новых значений атрибутов.

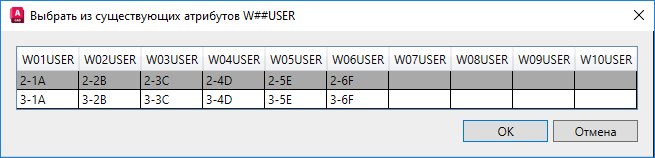

- Нажмите «Выбрать из существующих атрибутов W##USER в проекте для данного номера провода», чтобы отобразить таблицу существующих пользовательских атрибутов, которые можно выбрать для данного номера провода.
- Нажмите «Не обновлять атрибуты W##USER номера провода в соответствии с новыми значениями», чтобы исключить остальные блоки номеров проводов в сети из обновления.
Прим.: Функция синхронизации пользовательских атрибутов номеров проводов поддерживается только при редактировании сегментов проводов источника/приемника, которым уже назначены номера проводов. Она не распространяется на номера проводов, которые создаются при вставке стрелки с новым адресом назначения.
