Узнайте о новых возможностях, доступных в этом выпуске инструментария AutoCAD Electrical 2025. Дополнительные сведения технического характера см. в примечаниях к выпуску.
Обзор версии 2025.0.4
Переход с .NET 8.0 на 10.0: корпорация Майкрософт прекратит выпускать обновления для .NET 8.0 после 10 ноября 2026 г. По этой причине компании Autodesk и другим разработчикам программного обеспечения рекомендуется перейти на .NET 10.0. Пользовательские приложения, предназначенные для .NET 8.0, продолжат свою работу, за исключением тех случаев, когда из-за измененных или удаленных компонентов в .NET 10.0 могут возникать проблемы совместимости.
Обзор версии 2025
Другие нововведения
Улучшения и исправления
Поиск в каталоге. Больше не возникают задержки при изменении назначения каталога для компонентов или использовании обозревателя каталогов для вставки компонентов.
Импорт или экспорт электронных таблиц. Теперь в отчетах отображаются позиционные обозначения, которые были изменены в электронной таблице и импортированы обратно в проект.
- Теперь в AutoCAD Electrical можно извлекать имена семейств из базы данных SQL с помощью Конструктора графических образов.
- При добавлении атрибутов или выполнении других действий в Конструкторе графических образов больше не происходит случайное аварийное завершение работы программы.
- Теперь при удалении дочернего компонента графический формат перекрестных ссылок в проекте изменяет только удаленные значения внешних ссылок на РЕЗЕРВ в родительском компоненте.
- Атрибут ЛИСТ в стрелках источников и приемников также обновляет значение внешней ссылки.
Копировать проект. В диалоговом окне «Копировать проект» теперь сохраняется заданное пользователем расположение для папки назначения.
- Разделение ПЛК с использованием вспомогательного оборудования больше не приводит к дублированию количества в отчете спецификации.

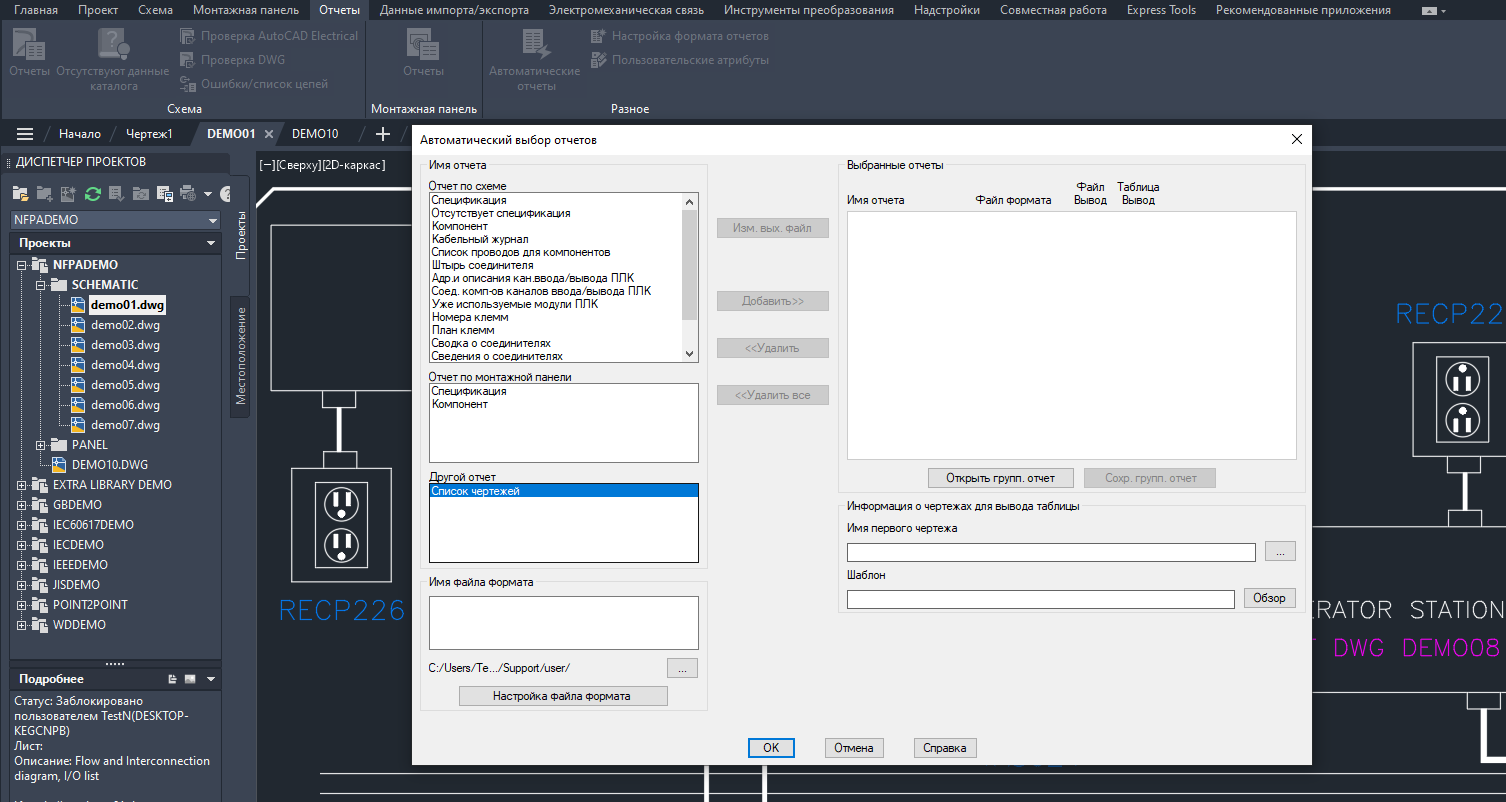

- Теперь в отчете по списку графических образов описания, записанные в файле DAT, отображаются без автоматического преобразования в верхний регистр.
Обновление типа провода. Теперь при переносе слоя проводов с тем же именем цвета провода, что и в другом слое второго чертежа, цвет и размер провода копируются в остальные чертежи.
Диспетчер проектов. Быстрое переименование чертежей в больших проектах или выбор нескольких элементов в Диспетчере проектов больше не приводят к аварийному завершению работы программы.
Библиотека. Теперь папка библиотеки монтажных панелей из PILZ называется правильно (аналогично папке реле управления с названием CR).
- Создание отчета по списку графических образов больше не приводит к ошибке, если имя файла пользовательских атрибутов совпадает с именем проекта.
- Теперь отчет по списку графических образов поддерживает имена блоков обозначений длиной до 60 символов.
- Теперь строки отображаются для каждого вывода соединителей типа «штырь — гнездо», даже если они не подсоединены.
- Для каждого вывода в отчете отображается правильное значение XDIR.
Вставка компоновочных образов. Вставка компоновочных образов монтажной панели с использованием списка схем для равноправных компонентов из разных категорий больше не приводит к ошибке.
Спецификация монтажной панели. Теперь спецификация монтажной панели (отображается в списке покупных изделий) сортируется правильно в соответствии с файлом SET в автоматических отчетах и отчете по монтажным панелям.
Отслеживающее меню. Теперь в отслеживающем меню отображается правильный значок «Изменить/преобразовать тип провода».
- Теперь сведения о точках подключения отображаются для соединителей типа «штырь — гнездо» с общими выводами, даже если значение [X1TERM01] не указано.
- При удалении номера провода с одной стороны родительского соединителя типа «штырь — гнездо» с общим выводом штырь и гнездо больше не объединяются.
- После переноса в таблице AB PINLIST больше не появляются недопустимые записи.
- Теперь восстановить адаптацию поведения AEMIGRATION можно с помощью файла MAP.
- Теперь столбец КАТЕГОРИЯ добавляется, если в исходной базе данных такого столбца нет, например при переносе базы данных ПЛК.
- Теперь при нажатии кнопки «Отмена» в диалоговом окне «Файлы, недоступные для обработки» возврат в предыдущее состояние выполняется корректно.
- Контекстное меню в плавающих окнах чертежей больше не исчезает.
Дополнительные усовершенствования
2D-графика:
- Улучшено отображение шрифтов.
- В диалоговом окне «Производительность графики» появилась новая вкладка «Диагностика», предназначенная специально для диагностики распространенных проблем с видеокартой.
3D-графика: в кросс-платформенную систему 3D-графики добавлен визуальный стиль «Каркас». Дополнительные сведения см. в описании параметра «Режим быстрого тонирования» в разделе Диалоговое окно производительности графики.
Производительность при открытии файлов: внесены усовершенствования, благодаря которым сократилось время открытия файлов 2D-чертежей.
- Прежде чем воспроизводить файлы ACTM, их следует перенести в формат ACTMX. Новые макросы операций записываются в формате ACTMX и несовместимы с AutoCAD 2024 или более ранней версии.
- С помощью файлов DXE можно по-прежнему извлекать данные из чертежей, но сохранять изменения в этих файлах нельзя. Сохранять изменения можно только в новом формате файлов DXEX, который несовместим с AutoCAD 2024 или более ранней версии.
