Синхронизация типов проводов

В предыдущей версии программы при обновлении типа провода, подсоединенного к стрелкам с адресами источников, выполнялась синхронизация типа провода для всех проводов приемника в сети с одним и тем же кодом цепи в нескольких чертежах. Если чертеж приемника не содержал новый тип провода, автоматически создавались новые слои проводов, а также их свойства. Если на момент синхронизации слой проводов уже существовал в чертеже приемника, то все измененные свойства слоя проводов из источника на чертеж приемника не распространялись.

Теперь при изменении таких свойств слоя проводов, как цвет и размер провода, вес линии, тип линии и пользовательские атрибуты слоя проводов, а также при обновлении типа провода на стрелке с адресом источника синхронизация выполняется таким образом, что в слоях проводов приемника из чертежа источника все свойства перезаписываются.

Чтобы изменить свойства слоя проводов и распространить их на чертеж приемника, выполните следующие действия.

1. Выберите вкладку «Схема»панель «Редактировать провода/номера проводов»раскрывающийся список «Изменить тип провода»«Создать/редактировать тип провода». найти
2. Выберите слой проводов, который требуется изменить в чертеже источника.

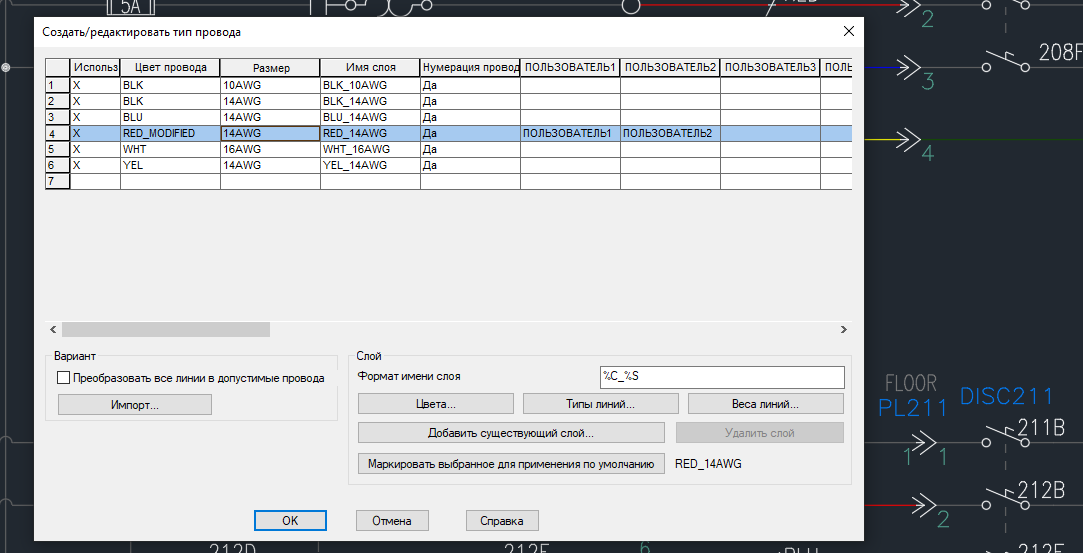

3. Задайте такие свойства, как цвет и размер провода, вес линии, тип линии или пользовательские атрибуты. Нажмите «ОК».

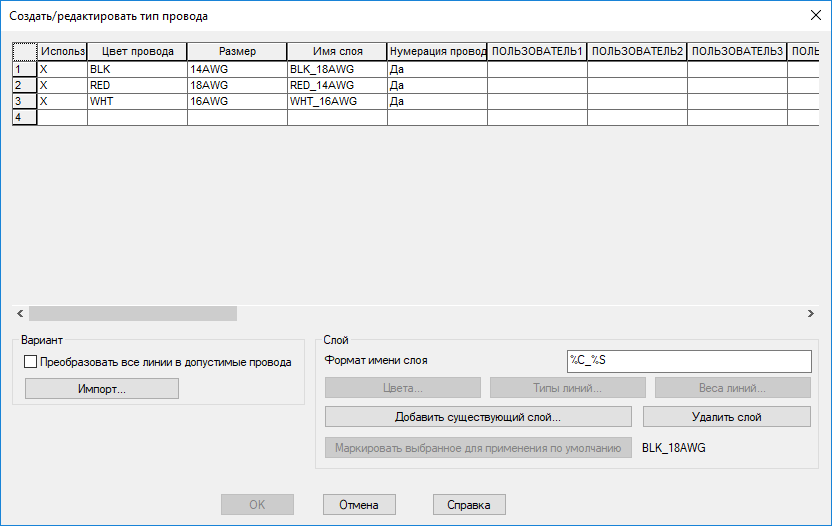

4. Проверьте свойства слоя проводов в чертеже приемника. Для этого выберите вкладку «Схема»панель «Редактировать провода/номера проводов»раскрывающийся список «Изменить тип провода»«Создать/редактировать тип провода». найти
5. В диалоговом окне «Создать/редактировать тип провода» нажмите кнопку «Отмена».

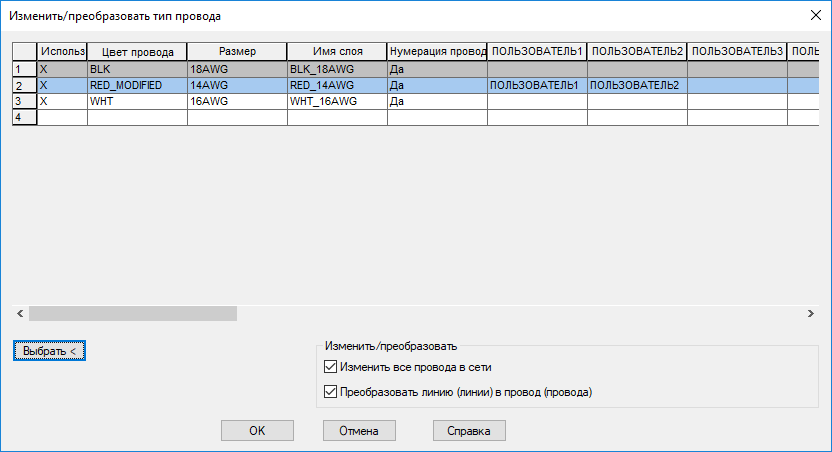

6. Измените тип провода для участка провода источника на тип, отличный от измененного слоя проводов.
7. Теперь измените тип участка провода источника на измененный тип слоя проводов. Нажмите «ОК» и обновите провода приемника.
   Таблица типов слоев проводов в чертеже приемника обновляется с учетом свойств слоев проводов, распространенных из чертежа источника.



Прим.: При распространении свойств слоя проводов, включая изменения цветов, из чертежа источника в чертеж приемника необходимо сохранить чертеж приемника, чтобы цвета обновились.
