Имеется возможность динамического создания модуля ПЛК, вставки полного блока ПЛК, а также вставки точек ввода/вывода ПЛК в качестве отдельных графических образов.
Формирование модулей ПЛК
Инструментарий AutoCAD Electrical позволяет сформировать любое количество различных модулей ввода/вывода ПЛК по запросу с использованием различных графических стилей. Инструментарий AutoCAD Electrical формирует выбранные модули ввода/вывода ПЛК по методу параметрического формирования на основе информации из базы данных ПЛК (ACE_PLC.MDB).
База данных ПЛК содержит структуру блока модуля и текстовые значения, поясняющие каждый графический образ в блоке. При построении модуля Инструментарий AutoCAD Electrical считывает текущий интервал для звеньев многозвенной цепи, и в соответствии с ним происходит вставка клемм и точек ввода/вывода. В процессе вставки можно увеличивать интервал и разделять модули на несколько частей.

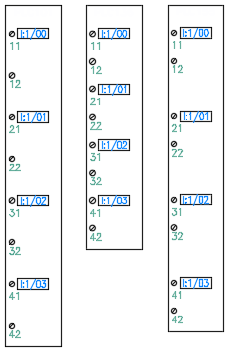

Это тот же модуль, вставленный с другим интервалом между звеньями. Кроме того, при вставке в него был добавлен дополнительный интервал.
База данных ПЛК содержит структуру блока модуля и текстовые значения, поясняющие каждый графический образ в блоке. При построении модуля Инструментарий AutoCAD Electrical считывает текущий интервал для звеньев многозвенной цепи и в соответствии с ним растягивает или сжимает блок модуля. Процесс вставки модуля можно прервать, чтобы разбить модуль на части, а затем продолжить вставку в другом месте.
При выборе модуля ПЛК для вставки программа использует информацию из базы данных ПЛК, чтобы:
- выбрать для использования подходящие графические образы,
- расположить их в определенном порядке,
- изобразить вокруг них прямоугольник,
- вставить объект как единый блок,
- добавить к атрибутам аннотации.
В параметрическом процессе используется небольшой набор графических образов библиотеки, чтобы создать последовательность блоков. Имена параметрических файлов ПЛК начинаются с символов HP (звенья горизонтальной многозвенной цепи) или VP (звенья вертикальной многозвенной цепи). За ними следует цифра, соответствующая номеру стиля ввода/вывода ПЛК. В Инструментарий AutoCAD Electrical существует пять стандартных стилей ПЛК, пронумерованных с 1 по 5.

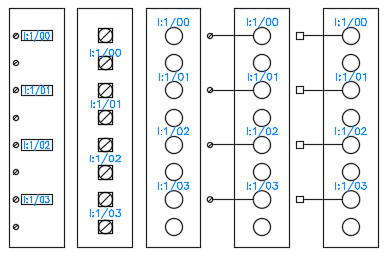

Это тот же модуль, созданный с использованием пяти стандартных стилей.
Если определенные требования не выполняются ни одним из стандартных стилей, можно создать собственный. В программе поддерживается до девяти стилей.
Полные блоки
Некоторые блоки ПЛК могут быть не вполне пригодны для параметрического формирования. Модуль ПЛК можно вставить как предварительно сформированный полный блок, если в нем используются соответствующие атрибуты, а имя блока начинается с PLCIO. Выбранный блок вставляется в многозвенную цепь, разрывает провода и затем повторно подключается. Вместе с программой поставляется несколько примеров полных блоков модулей ПЛК.
Одиночные автономные графические образы ПЛК
Точки ввода/вывода ПЛК можно вставить как независимые графические образы, расположенные поверх набора чертежей. В Инструментарий AutoCAD Electrical имеется небольшая библиотека одиночных графических образов точек ввода/вывода, которую можно расширять и редактировать по мере необходимости.
Графические образы не соответствуют обычному формату именования Инструментарий AutoCAD Electrical. Имена файлов для них должны начинаться с PLCIO, чтобы программа Инструментарий AutoCAD Electrical могла находить и обрабатывать их в различных отчетах по ПЛК. Имена других графических образов не требуют особых правил.
Имена файлов для графических образов по умолчанию:
|
PLCIOI1T.dwg |
Первый вход, один левый провод |
|
PLCIOI1.dwg |
Вход 2+, один левый провод |
|
PLCIOI2T.dwg |
Первый вход, левый и правый провода |
|
PLCIOI2.dwg |
Вход 2+, левый и правый провода |
|
PLCIOO1T.dwg |
Первый выход, правый провод |
|
PLCIOO1.dwg |
Выход 2+, правый провод |
|
PLCIOO2T.dwg |
Первый выход, левый и правый провода |
|
PLCIOO2.dwg |
Выход 2+, левый и правый провода |
