Установление связи между деталью Inventor и компонентом Electrical в дереве компонентов

Установление связи между деталью Inventor и компонентом Инструментарий AutoCAD Electrical в дереве компонентов. С помощью этих же функций можно связать компонент Инструментарий AutoCAD Electrical с деталью Inventor.

1. Выберите вкладку "Проект"панель "Инструменты проекта""Диспетчер". найти

2. В Диспетчере проектов щелкните вкладку "Местоположение".

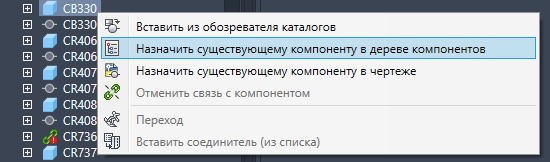

3. На вкладке "Местоположение" щелкните правой кнопкой мыши деталь Inventor и выберите "Назначить существующему компоненту в дереве компонентов".

   Прим.: Кроме того, можно выбрать компонент Electrical и назначить его детали Inventor. При наведении курсора на компонент, который невозможно связать, появится значок "стоп", указывающий, что данный компонент дерева не может быть назначен.

4. В дереве компонентов выберите компонент Electrical, который требуется связать с деталью Inventor. Вид дерева компонентов автоматически обновляется для отображения связанных компонентов.
