ШТРИХ (команда)

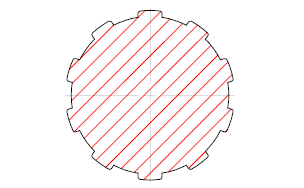

Заполняет замкнутую область или выбранные объекты штриховкой, сплошной заливкой или градиентной заливкой.

найти

Команда ШТРИХ предлагает различные параметры в зависимости от состояния ленты.

• При включенной ленте отображается контекстная вкладка "Создание штриховки".
• При отключенной ленте отображается диалоговое окно "Штриховка и градиент". При необходимости в диалоговом окне «Штриховка и градиент» задайте значение 1 для системной переменной HPDLGMODE.
• Если лента отключена, задайте для системной переменной HPDLGMODE значение 0, чтобы получить доступ к новым параметрам команды ШТРИХ.

Если ввести в командной строке -ШТРИХ, отображаются параметры.

Прим.:

• Во избежание проблем с использованием памяти и производительностью максимальное количество линий штриховки, создаваемых одной операцией штриховки, ограничено. Но максимальное количество линий штриховки можно изменить с помощью системной переменной HPMAXLINES.
• Для поддержания производительности при работе со штриховками с прерывистыми линиями выберите стандартный образец штриховки, вместо того чтобы загружать и настраивать прерывистый тип линий. Начиная с программных продуктов на базе AutoCAD 2015, системная переменнаяHPLINETYPE по умолчанию подавляет отображение прерывистых типов линий в штриховках.
• Для управления тем, должны ли объекты штриховки игнорироваться при объектной привязке, добавьте или отнимите 1 из системной переменной OSOPTIONS.

Для определения контуров штриховки можно выбрать один из следующих способов.

• Указать точку на области, замкнутой объектами.
• Выбрать объекты, окружающие область.
• Задать точки контуров, воспользовавшись параметром «Построить» команды -ШТРИХ.
• Из инструментальной палитры или Центра управления перетащите образец штриховки на замкнутую область.

Отображаются следующие запросы.

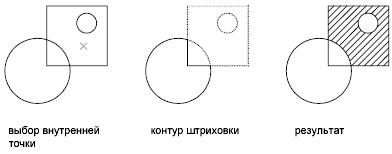

Укажите внутреннюю точку

Создает контур из существующих объектов, образующих замкнутую область вокруг указанной точки.

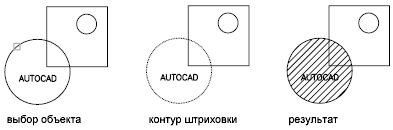

Выберите объекты

Создает контур из выбранных объектов, образующих замкнутую область.

Удалить контуры

Удаление образцов штриховки, добавленных при активной команде ШТРИХ. Выберите шаблон, который требуется удалить. (Доступно только при добавлении штриховки в диалоговом окне «Штриховка и градиент».)

Добавить контуры

Отключение режима "Удалить контуры" для добавления образцов штриховки. (Доступно только при добавлении штриховки в диалоговом окне «Штриховка и градиент».)

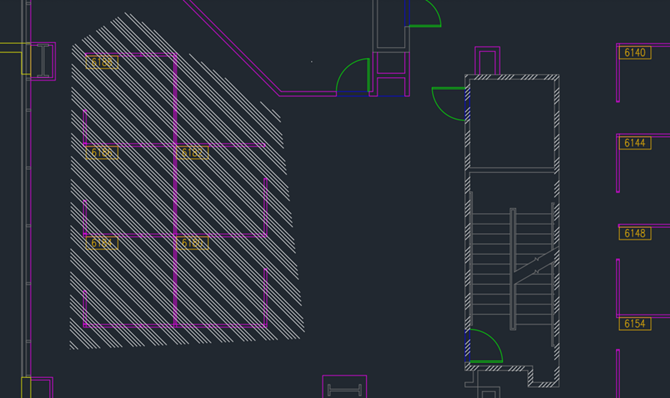

Рисование

Применение заданных точек или создание основных геометрических фигур для определения новых контуров штриховки или заливки.

Параметр «Режим» задает способ определения нового контура: площадь или траектория.

При задании точек для контура или траектории полилинии можно определить как прямолинейные, так и дуговые сегменты с помощью параметров, аналогичных параметрам команды ПЛИНИЯ. Нажмите клавишу ENTER, чтобы завершить построение контура или траектории полилинии.

Прим.: Чтобы закрыть контур или траекторию полилинии, используйте параметр «Замкнуть». Не следует допускать совпадения первой и последней точек.

Можно выбрать один из следующих вариантов:

• Режим. Задание текущего метода построения контура штриховки.
  • Площадь. Формирование замкнутого контура по заданным точкам или основным геометрическим фигурам. Площадь замкнутого контура определяет штриховку или заливку.
  • Траектория. Задание замкнутой или незамкнутой траектории, на основе которой формируется замкнутый контур. Параметры «Выравнивание» и «Ширина» определяют направление и площадь замкнутого контура, в которой будет выполнена штриховка или заливка.
• Прямоугольник. Задание прямоугольного контура с помощью тех же параметров, что и у команды ПРЯМОУГОЛЬНИК.
• Круг. Задание кругового контура с помощью тех же параметров, что и у команды КРУГ.
• Выравнивание. Задание выравнивания замкнутого контура относительно построенной траектории. Выравнивание можно задавать от центра, внутри или вне траектории. (Доступно только в режиме «Траектория».)
• Ширина. Задание ширины замкнутого контура от построенной траектории. (Доступно только в режиме «Траектория».)

Отменить

Удаление последнего вставленного образца штриховки при активной команде ШТРИХ.

Настройки

Открытие диалогового окна "Штриховка и градиент" для изменения параметров.
