Новая функция умных блоков предлагает варианты размещения, основанные на предыдущих местах размещения блока в чертеже.
Механизм размещения блоков изучает размещение существующих экземпляров блока на чертеже, чтобы затем логически вывести следующее место размещения того же блока. При вставке блока механизм предлагает варианты размещения, аналогичные объектам геометрии, в которых ранее был размещен этот блок.

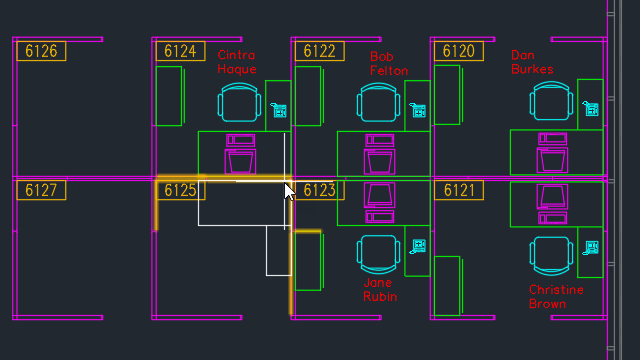

Например, если вы уже разместили блок стула рядом с углом стены, то при вставке другого экземпляра этого же блока стула программа AutoCAD автоматически выполнит размещение, если переместить этот блок ближе к аналогичному углу. При перемещении блока стены выделяются, а положение, угол поворота и масштабные коэффициенты блока стула корректируются в соответствии с другим экземпляром блока. Можно щелкнуть, чтобы принять предложенный вариант, нажать клавишу CTRL, чтобы переключиться на другие варианты, или отвести курсор в сторону, чтобы игнорировать текущее предложение. Чтобы временно отключить варианты при размещении блока, нажмите и удерживайте клавиши SHIFT + W или SHIFT + [ при вставке или перемещении блока.
Новые системные переменные
AUTOPLACEMENT: управление отображением предлагаемых вариантов размещения при вставке блока.
PLACEMENTSWITCH: указание того, будут ли варианты размещения отображаться по умолчанию при вставке блока.
