С помощью данного элемента конструкции создается представление поперечного сечения полосы движения, вставленной от внутреннего края покрытия по направлению к точке гребня.
Для трассы базовой линии моделирования коридора данный элемент использует значение поперечного уклона наружной полосы виража. Конструкция дорожного покрытия соответствует стандартам, описанным в разделе "Конструкция замощенных участков дорожного покрытия" в Справке Autodesk Civil 3D.
Присоединение
Точка привязки находится на внутреннем крае полосы на проектной поверхности. Данный компонент можно присоединить к правой или левой стороне.
Входные параметры
Примечание: если не указаны другие единицы, все размеры приводятся в метрах или футах. Если значение поперечного уклона не указано в процентах (знак "%"), все значения поперечного уклона даны как отношение длины к высоте (например, 4 : 1).
|
Параметр |
Описание |
Тип |
По умолчанию |
|---|---|---|---|
|
Сторона |
Указывает сторону, на которой требуется разместить элемент конструкции |
Слева / Справа |
Справа |
|
Точка гребня на внутренней стороне |
Указывает, что внутренний край проезжей части дороги будет считаться гребнем |
Да / Нет |
Да |
|
Ширина |
Ширина полосы от смещения внутреннего края до смещения наружного края |
Числовое, положительное |
3,6 м 12,0 футов |
|
Толщина покрытия 1 |
Толщина слоя "Покрытие1" (если равна нулю - слой игнорируется) |
Числовое, не отрицательное |
0,025 м 0,083 фута |
|
Толщина покрытия 2 |
Толщина слоя покрытия 2 (если равна нулю - покрытия нет) |
Числовое, не отрицательное |
0,025 м 0,083 фута |
|
Толщина основания |
Толщина слоя основания (нулевое значение - пропустить). |
Числовое, не отрицательное |
0,100 м 0,333 фута |
|
Толщина дополнительного слоя основания |
Толщина дополнительного слоя основания (нулевое значение - пропустить). |
Числовое, не отрицательное |
0,300 м 1,0 фут |
Целевые параметры
В этом разделе перечислены параметры данного элемента конструкции, которые могут соответствовать одному или нескольким целевым объектам. Подробные сведения приведены в разделе Задание целей коридора.
|
Параметр |
Описание |
Статус |
|---|---|---|
|
Ширина |
Может использоваться для переопределения фиксированного значения "Ширина полосы" и привязки края полосы к смещенной трассе Следующие типы объектов могут использоваться в качестве целевых для указания ширины: трассы, полилинии, характерные линии и фигуры съемки. |
Не обязательно |
|
Отметка гребня |
Может использоваться для переопределения нормального поперечного уклона полосы и привязки наружного края полосы движения к отметке профиля. Следующие типы объектов могут использоваться в качестве целевых для указания отметки: профили, 3D полилинии, характерные линии и фигуры съемки. |
Не обязательно |
Выходные параметры
|
Параметр |
Описание |
Тип |
|---|---|---|
|
SE AOR не поддерживается |
Этот элемент конструкции не влияет на расчет оси вращения виража. При его использовании в элементе конструкции, используемом для расчета оси вращения, на листе будет отображаться |
1 (True) |
|
Ширина полос движения |
Ширина/поперечный уклон полосы движения |
Числовое |
|
Поперечный уклон полосы в % |
Поперечный уклон полосы в % |
Числовое |
. Подробные сведения приведены в разделе Режим

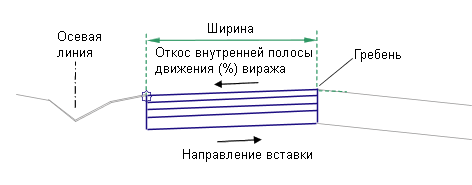

Поперечный уклон виража "Внутренней полосы" берется из спецификаций виража для трассы базовой линии, алгебраический знак данного значения меняется на противоположный. При вставке на левой стороне используется значение "Поперечный уклон правой наружной полосы" с противоположным знаком; при вставке с правой стороны используется значение "Поперечный уклон левой наружной полосы" с противоположным знаком. Проектная поверхность и параллельное основание с заданной шириной, глубиной и поперечным уклоном виража с противоположным знаком вставляются, начиная с точки привязки. Вертикальные звенья замыкают форму на одном из концов полосы.
Если во время моделирования коридора названию смещения трассы в плане назначено значение "Ширина", ширина полосы изменяется и приводится в соответствие со смещением трассы.

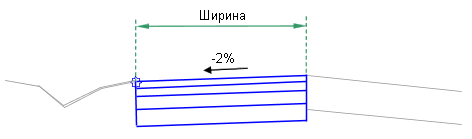

Работа в режиме компоновки
Данный элемент конструкции в режиме компоновки отображает звенья конечной поверхности, поверхности основания и дополнительного слоя основания с заданными шириной и глубиной при откосе -2%.
Коды точек, звеньев и форм
В следующей таблице для этого элемента конструкции перечислены коды точек, звеньев и форм, для которых имеются назначаемые коды. Коды точек, звеньев или форм данного элемента конструкции, которым коды не назначаются, в таблице не приводятся.
|
Точка, Звено или Форма |
Код |
Описание |
|---|---|---|
|
P1 |
ETW |
Внешний край полосы на проектной поверхности |
|
P2 |
Crown |
Наружный край полосы (в точке гребня) на проектной поверхности |
|
P3 |
ETW_Pave1 |
Внутренний край полосы на слое Покрытие1 |
|
P4 |
Crown_Pave1 |
Внешний край полосы на слое Покрытие1 |
|
P5 |
ETW_Pave2 |
Внутренний край полосы на слое Покрытие2 |
|
P6 |
Crown_Pave2 |
Внешний край полосы на слое Покрытие2 |
|
P7 |
КПЧ_Основание |
Внутренний край полосы на основании |
|
P8 |
Гребень_Основание |
Внешний край полосы на слое основания |
|
P9 |
КПЧ_Осн |
Внутренний край полосы на дополнительном слое основания |
|
P10 |
Гребень_Осн |
Внешний край полосы на дополнительном слое основания |
|
L1 |
Top, Pave |
Проектная поверхность |
|
L2 |
Pave1 |
|
|
L3 |
Pave2 |
|
|
L4 |
Основание |
|
|
L5 |
Дополнительный слой основания База отсчета |
|
|
S1 |
Pave1 |
|
|
S2 |
Pave2 |
|
|
S3 |
Основание |
|
|
S4 |
Дополнительный слой основания |

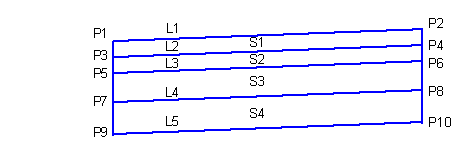

Диаграмма кодирования
