ПлоскаяРазделительнаяПолосаСОграждением

Данный элемент конструкции вставляет поверхности, определяющие плоскую разделительную полосу с дополнительным ограждением типа "Нью-Джерси".

Конструкция дорожного покрытия соответствует стандартам, описанным в разделе "Конструкция замощенных участков дорожного покрытия" в Справке Autodesk Civil 3D.

Присоединение

Точка привязки располагается в центре разделительной полосы на проектной поверхности. Данный компонент выполняет вставку одновременно с левой и правой стороны.

Входные параметры

Примечание: если не указаны другие единицы, все размеры приводятся в метрах или футах. Если значение поперечного уклона не указано в процентах (знак "%"), все значения поперечного уклона даны как отношение длины к высоте (например, 4 : 1).

Параметр	Описание	Тип	По умолчанию
Левый откос	Поперечный уклон левой стороны разделительной полосы.	Список вариантов выбора	-2 %
Правый откос	Поперечный уклон правой стороны разделительной полосы.	Список вариантов выбора	-2 %
Включить ограждение	"Истина" - показать ограждение типа "Нью-Джерси". "Ложь" - ограждение отсутствует.	Список вариантов выбора	Включить ограждение
Ширина слева	Расстояние от осевой линии разделительной полосы до ее левой кромки	Числовое, положительное	1,2 м 4,0 фута
Ширина справа	Расстояние от осевой линии разделительной полосы до ее правой кромки	Числовое, положительное	1,2 м 4,0 фута
Левая полоса движения - Использовать откос виража	Определяет использование поперечного уклона виража для левой полосы	Список вариантов выбора: Да Нет	Да
Поперечный уклон левой полосы по умолчанию	Определяет используемое по умолчанию значение поперечного уклона для левой полосы движения, если не определен поперечный уклон виража.	Числовое	- 2 %
Правая полоса - Использовать вираж	Определяет использование поперечного уклона виража для правой полосы.	Список вариантов выбора: Да Нет	Да
Поперечный уклон правой полосы по умолчанию	Определяет используемое по умолчанию значение поперечного уклона для правой полосы движения, если не определен поперечный уклон виража.	Числовое	- 2 %
Направление поперечного уклона обочины	Определяет направление поперечных уклонов обочины: от гребня или к гребню	Список вариантов выбора: От гребня К гребню	От гребня
Толщина покрытия 1	Толщина слоя "Покрытие1" (если равна нулю - слой игнорируется)	Числовое, положительное	0,025 м 0,083 фута
Толщина покрытия 2	Толщина слоя "Покрытие2" (если равна нулю - слой игнорируется)	Числовое, положительное	0,025 м 0,083 фута
Толщина основания	Толщина слоя основания	Числовое, положительное	0,100 м 0,333 фута
Толщина дополнительного слоя основания	Толщина дополнительного слоя основания	Числовое, положительное	0,300 м 1,0 фут

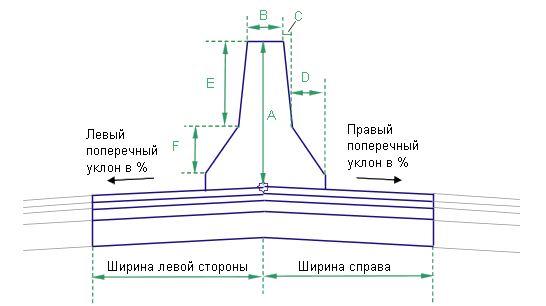

Размер A (в мм или дюймах)	Высота ограждения по центру разделительной полосы	Числовое, положительное	810 мм 32 дюйма
Размер B (в мм или дюймах)	Как показано на диаграмме	Числовое, положительное	232 9 дюймов
Размер C (в мм или дюймах)	Как показано на диаграмме	Числовое, положительное	59 мм 2 дюйма
Размер D (в мм или дюймах)	Как показано на диаграмме	Числовое, положительное	125 мм 5 дюймов
Размер E (в мм или дюймах)	Как показано на диаграмме	Числовое, положительное	557 мм 22 дюйма
Размер F (в мм или дюймах)	Как показано на диаграмме	Числовое, положительное	178 мм 7 дюймов

Целевые параметры

В этом разделе перечислены параметры данного элемента конструкции, которые могут соответствовать одному или нескольким целевым объектам чертежа, например поверхности, трассе или профилю. Подробные сведения приведены в разделе Задание целей коридора.

Параметр	Описание	Статус
Ширина слева	Может использоваться для переопределения фиксированного значения параметра "Ширина слева" и привязки левой кромки разделительной полосы к смещенной трассе. Следующие типы объектов могут использоваться в качестве целевых для указания смещения: трассы, полилинии, характерные линии и фигуры съемки.	Не обязательно
Ширина справа	Может использоваться для переопределения фиксированного значения параметра "Ширина справа" и привязки правой кромки разделительной полосы к смещенной трассе. Следующие типы объектов могут использоваться в качестве целевых для указания смещения: трассы, полилинии, характерные линии и фигуры съемки.	Не обязательно

Выходные параметры

Параметр	Описание	Тип
Ось вращения виража	Определяет поддержку оси вращения виража элементом конструкции. Для просмотра описания параметра в окне "Свойства" наведите курсор на соответствующий параметр. Подробные сведения приведены в разделе "Корректировка линии уклона профиля на протяжении виража".	Статический (описание)
Левый поперечный уклон в %	Поперечный уклон левой стороны разделительной полосы в %	Числовое
Правый поперечный уклон в %	Поперечный уклон правой стороны разделительной полосы в %	Числовое

Режим

Звенья конструкции дорожного покрытия вставляются в наружном направлении слева и справа от точки привязки с заданными значениями ширины и откосов. Если для параметра "Включить ограждение" установлено значение "Истина", ограждение типа "Нью-Джерси" вставляется симметрично осевой линии разделительной полосы. Если трассы задаются в виде целевых параметров для значений "Ширина слева" и "Ширина справа", значения ширины корректируются для привязки к смещению трассы на каждом пикете вдоль коридора.

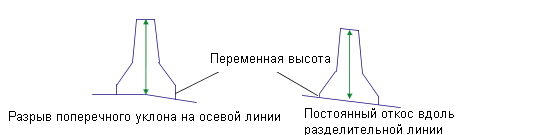

Если вираж разделительной полосы выполнен с одним постоянным поперечным уклоном по всей разделительной полосе, верх ограждения наклоняется в соответствии с поперечным уклоном разделительной полосы. В противном случае верх ограждения остается горизонтальным. Во всех случаях высота ограждения (Размер А) на осевой линии ограждения остается постоянной.

Поддержка оси вращения виража

Этот элемент конструкции используется только для типов дорожного полотна с методом вращения для кромок разделительной полосы и обработкой разделительной полосы с сохранением ее формы. При использовании этого элемента конструкции с любым другим методом вращения или с обработкой искаженной разделительной полосы результат будет эквивалентен использованию кромок разделительной полосы с сохранением ее формы.

Работа в режиме компоновки

Данный элемент в режиме компоновки отображает все звенья дорожного покрытия, использующие входные параметры ширины и глубины при поперечном уклоне -2%. Если для параметра "Включить ограждение" установлено значение "Истина", ограждение отображается с заданными размерами.

Коды точек, звеньев и форм

В следующей таблице для этого элемента конструкции перечислены коды точек, звеньев и форм, для которых имеются назначаемые коды. Коды точек, звеньев или форм данного элемента конструкции, которым коды не назначаются, в таблице не приводятся.

Точка, Звено или Форма	Код	Описание
Все точки ограждения	Ограждение	Все точки бетонного ограждения
P1, P3	ETW	Внешний край полосы на проектной поверхности
P2	Crown	Гребень разделительной полосы на проектной поверхности
P4, P6	ETW_Pave1	Край дорожного покрытия на поверхности "Покрытие1"
P5	Crown_Pave1	Гребень на поверхности "Покрытие1"
P7, P9	ETW_Pave2	Край дорожного покрытия на поверхности "Покрытие2"
P8	Crown_Pave2	Гребень на поверхности "Покрытие2"
P10, P12	КПЧ_Основание	Кромка дорожного покрытия на основании
P11	Гребень_Основание	Гребень на основании
P13, P15	КПЧ_Осн	Край дорожного покрытия на дополнительном слое основания
P14	Гребень_Осн	Гребень на дополнительном слое основания
L1, L2	Top, Pave
L3, L4	Pave1
L5, L6	Pave2
L7, L8	Основание
L9, L10	Дополнительный слой основания База отсчета
Все звенья ограждения	Ограждение
S1	Pave1	Расстояние от проектной поверхности до поверхности "Покрытие1"
S2	Pave2	Расстояние между слоями "Покрытие1" и "Покрытие2"
S3	Основание	Расстояние между покрытием 2 и основанием
S4	Дополнительный слой основания	Область между основанием и дополнительным слоем основания
S5	Ограждение	Форма, заключенная в ограждение

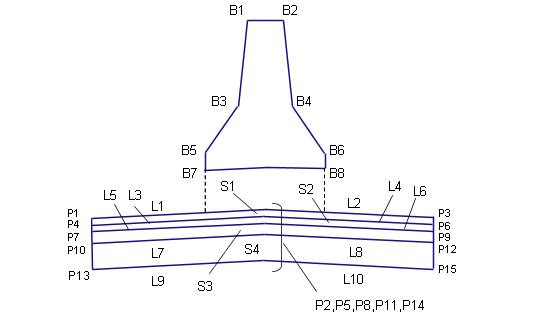

Диаграмма кодирования
