ПокрытиеВыравниваниеОдноскатноеОдностороннее

Данный элемент конструкции накладывается на одну сторону существующей дороги. Выравнивающий слой добавляется по необходимости.

Присоединение

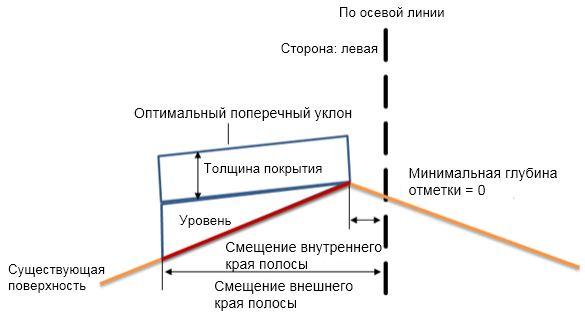

Точка привязки представляет собой точку внутренней кромки слоя покрытия с поперечным уклоном конечной поверхности.

Входные параметры

Прим.: Если не указаны другие единицы, все размеры приводятся в метрах или футах. Если значение поперечного уклона не указано в процентах (знак «%»), все значения поперечного уклона даны как отношение длины к высоте (например, 4 : 1).

Параметр	Описание	Тип	По умолчанию
Сторона	Указание стороны дороги, на которой следует размещать элемент конструкции.	Слева / Справа	Справа
Толщина покрытия	Толщина слоя покрытия.	Числовое	0,300 м (0,300 фут.)
Ширина проектной полосы равна ширине существующей полосы	Да Указывает на то, что ширина проектной полосы движения совпадает с шириной существующей полосы движения. Нет Указывает на то, что ширина проектной полосы движения не совпадает с шириной существующей полосы движения. Прим.: Если выбран вариант «Нет», параметры «Внутренний край существующей полосы» и «Внешний край существующей полосы» не будут применяться к элементу конструкции.	Пользовательская	Нет
Внутренний край существующей полосы	Начальная точка для расчета поперечного уклона существующей поверхности земли.	Числовое	0,000 м (0,000 фут.)
Внешний край существующей полосы	Конечная точка для расчета поперечного уклона существующей поверхности земли.	Числовое	12,000 м (12,000 фут.)
Параметры поперечного уклона покрытия	Задает параметры поперечного уклона покрытия. Совет: Термин «подстройка» используется для описания того, каким образом выполняется расчет исправленного поперечного уклона для покрытия в элементе конструкций, используемом при реконструкции. Результаты подстройки отличаются в зависимости от допустимого отклонения поперечного уклона и разницы между поперечным уклоном существующей поверхности и идеальным поперечным уклоном. Если разница уклонов меньше допустимого отклонения поперечного уклона для данного элемента конструкции, считается, что она находится в пределах допустимого отклонения. Если разница уклонов больше допустимого отклонения поперечного уклона для данного элемента конструкции, считается, что она находится за пределами допустимого отклонения. Прим.: Допустимое отклонение поперечного уклона является абсолютным значением. Если разница уклонов составляет 0,4 % или –0,4 %, в обоих случаях абсолютным значением будет 0,4 %. Если допустимое отклонение поперечного уклона равно 0,5 %, то абсолютная разница уклонов (0,4 %) будет находиться в пределах допустимого отклонения. Пользовательские, с подстройкой Подстройка определяет способ расчета исправленного поперечного уклона в зависимости от допустимого отклонения поперечного уклона для данного элемента конструкции. Подстройка в пределах допустимого отклонения. Исправленный поперечный уклон равен значению поперечного уклона существующей поверхности. Подстройка за пределами допустимого отклонения. Исправленный поперечный уклон варьируется и равен значению поперечного уклона существующей поверхности +/– значение допустимого отклонения поперечного уклона. Прим.: Будет ли это значение прибавлено или отнято зависит от того, в результате какой операции значения поперечного уклона существующей поверхности и идеального поперечного уклона станут ближе. Пользовательские, без подстройки Подстройка определяет способ расчета исправленного поперечного уклона в зависимости от допустимого отклонения поперечного уклона для данного элемента конструкции. Подстройка в пределах допустимого отклонения. Исправленный поперечный уклон равен значению идеального поперечного уклона. Подстройка за пределами допустимого отклонения. Исправленный поперечный уклон равен значению идеального поперечного уклона +/– значение допустимого отклонения поперечного уклона. Прим.: Будет ли это значение прибавлено или отнято зависит от того, в результате какой операции значения поперечного уклона существующей поверхности и идеального поперечного уклона станут ближе. Вираж наружной/внутренней полосы Вираж наружной или внутренней полосы заменит собой идеальный поперечный уклон. Значения исправленного поперечного уклона для слоя покрытия определяются таблицей виражей для данного участка, а не значением идеального поперечного уклона. Прим.: Если выбран параметр «Вираж наружной полосы» или «Вираж внутренней полосы», а для трассы коридора, используемого при реконструкции, не определена таблица виражей, то вместо выбранного параметра будет использоваться параметр «Идеальный поперечный уклон». В пределах допустимого отклонения. Если таблица данных о вираже определена для трассы, исправленный поперечный уклон равен значению виража полосы, полученному из таблицы данных о вираже. Если таблица данных о вираже не определена для трассы, исправленный поперечный уклон равен указанному значению идеального поперечного уклона. Прим.: Функция работает так же, как и в случае с параметром для установки пользовательского значения без подстройки. За пределами допустимого отклонения. Если таблица данных о вираже определена для трассы, исправленный поперечный уклон равен значению виража полосы, полученному из таблицы данных о вираже, +/– значение допустимого отклонения поперечного уклона. Если таблица данных о вираже не определена для трассы, исправленный поперечный уклон равен указанному значению идеального поперечного уклона +/– значение допустимого отклонения поперечного уклона. Прим.: Функция работает так же, как и в случае с параметром для установки пользовательского значения без подстройки. Соответствие по поперечному уклону Значение исправленного поперечного уклона всегда задается равным значению поперечного уклона существующей поверхности. Использовать идеальный поперечный уклон Значение исправленного поперечного уклона всегда задается равным значению идеального поперечного уклона.	Пользовательский	Соответствие по поперечному уклону
Идеальный поперечный уклон	Задание пользовательского идеального поперечного уклона.	Числовое	-2,00 %
Ширина полос	Ширина полосы движения, определяемая смещением внешнего края полосы движения от внутреннего края полосы движения.	Числовое	0,000 м (0,000 фут.)
Использование параметров профиля	Привязка внутренней кромки слоя покрытия к профилю, настройка отметки до минимального значения глубины выравнивания или закрепление за предыдущим элементом конструкции. Минимальная глубина выравнивания Настроенные значения поперечного уклона и отметки будут соответствовать значениям минимальной глубины выравнивания и/или фрезерования. Основой является существующая поверхность. Использовать профиль Отметка не корректируется. Отметка точки привязки элемента конструкции, применяемого при реконструкции, будет соответствовать назначенному профилю. Настройка поперечного уклона будет определяться параметрами поперечного уклона покрытия. Привязать к предыдущему Отметка не корректируется. Отметка точки привязки элемента конструкции, применяемого при реконструкции, будет соответствовать точке привязки предыдущего элемента конструкции (в большинстве случаев таковым является конечная точка предыдущей полосы). Настройка поперечного уклона будет определяться параметрами поперечного уклона покрытия.	Определяется пользователем	Минимальная глубина выравнивания
Минимальная глубина выравнивания	Минимальная глубина выравнивания между существующей поверхностью и нижним краем слоя покрытия.	Числовое	0,300 м (0,300 фут.)
Допустимое отклонение поперечного уклона	Степень допустимого отклонения поперечного уклона покрытия от значения поперечного уклона существующей поверхности или идеального поперечного уклона.	Числовое, положительное	0,50 %

Общие входные параметры

Подстройка

Прим.: Результаты подстройки отличаются в зависимости от допустимого отклонения поперечного уклона и разницы между поперечным уклоном существующей поверхности и идеальным поперечным уклоном.

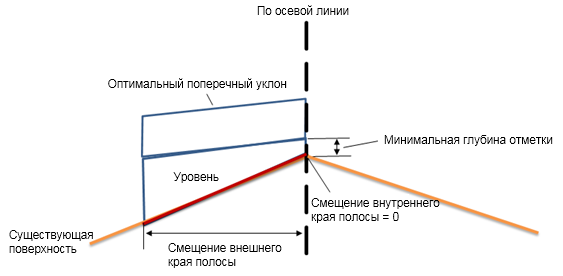

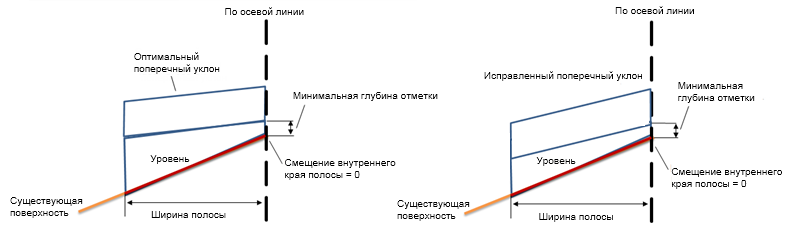

Смещение внутреннего края полосы

Привязать к предыдущему 1

В этом сценарии использования для второй полосы задан параметр «Привязка к предыдущему». Точка привязки второй полосы заблокирована на конце первой полосы. Глубина выравнивания в начале второй полосы больше минимальной глубины выравнивания, которая указана для этой полосы.

Производится расчет и применение исправленного поперечного уклона, однако корректировка отметки или подстройка не выполняется. В некоторых случаях минимальная глубина выравнивания может быть не достигнута.

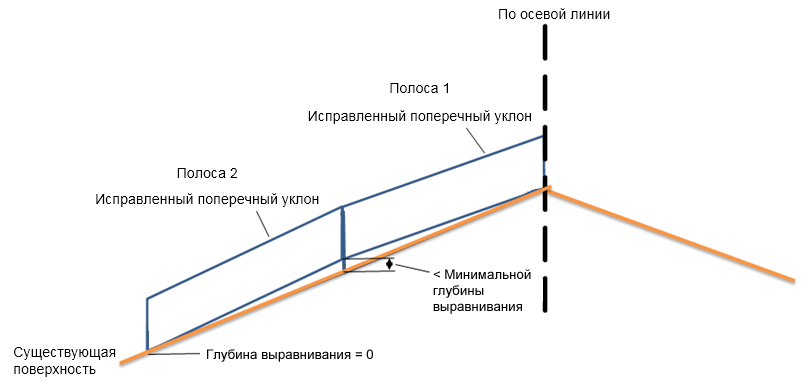

Привязать к предыдущему 2

В этом сценарии использования для второй полосы задан параметр «Привязка к предыдущему». Точка привязки второй полосы заблокирована на элементе конструкции первой полосы. Глубина выравнивания в начале второй полосы меньше минимальной глубины выравнивания, которая указана для этой полосы.

Производится расчет и применение исправленного поперечного уклона, однако корректировка отметки или подстройка не выполняется. В некоторых случаях минимальная глубина выравнивания может быть не достигнута.

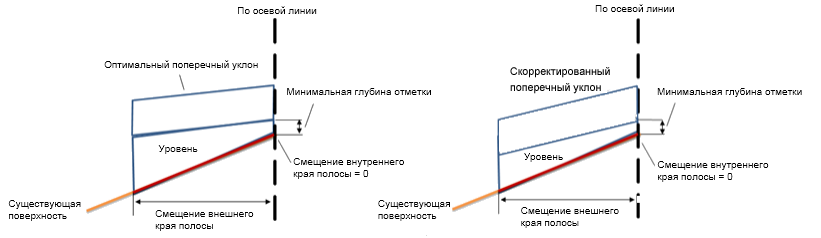

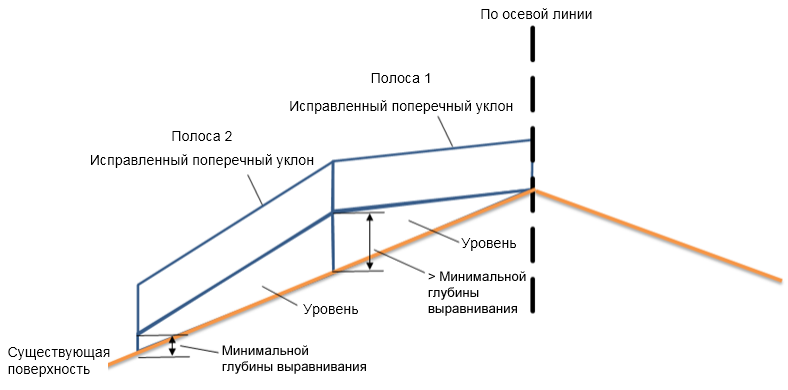

Минимальная глубина выравнивания

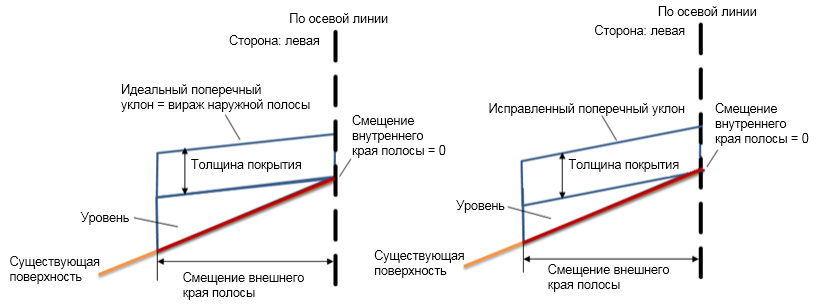

Вираж наружной полосы движения

Идеальный поперечный уклон равен виражу наружной полосы.

Прим.: Для считывания данных значений необходима таблица виражей для данной трассы. Значения виражей для трассы буду считываться из таблицы.

Выходные параметры

Параметр	Описание	Тип	По умолчанию
Скорректированный поперечный уклон	Скорректированный поперечный уклон (%) дороги, оптимизированный с целью максимального соответствия указанным пользователем параметрам элемента конструкции, применяемого при реконструкции.	Числовое	-2,00 %
Поперечный уклон существующей поверхности	Поперечный уклон (%) профиля существующей поверхности, рассчитываемый от внутреннего края полосы движения до ее наружного края.	Числовое	процент

Целевые параметры

Параметр	Описание	Необходим?
Целевая поверхность	Имя поверхности, определяющей существующее дорожное полотно.	Да
Целевое смещение гребня	Имя объекта, определяющего смещение точки гребня. Следующие типы объектов могут использоваться в качестве целевых для указания смещения: трассы, полилинии, характерные линии и фигуры съемки.	Нет
Целевое смещение внутреннего края полосы	Имя объекта, определяющего смещение внутреннего края полосы движения. Следующие типы объектов могут использоваться в качестве целевых для указания смещения: трассы, полилинии, характерные линии и фигуры съемки.	Нет
Целевая ширина полосы	Имя объекта, определяющего смещение наружного края полосы движения. Следующие типы объектов могут использоваться в качестве целевых для указания смещения: трассы, полилинии, характерные линии и фигуры съемки.	Нет
Целевое смещение внутреннего края существующей полосы	Имя объекта, определяющего смещение внутренней выборочной точки, используемое для расчета поперечного уклона существующей поверхности. Следующие типы объектов могут использоваться в качестве целевых для указания смещения: трассы, полилинии, характерные линии и фигуры съемки.	Нет
Целевое смещение наружного края существующей полосы	Имя объекта, определяющего смещение наружной выборочной точки, используемое для расчета поперечного уклона существующей поверхности. Следующие типы объектов могут использоваться в качестве целевых для указания смещения: трассы, полилинии, характерные линии и фигуры съемки.	Нет

Режим

Для данного элемента конструкции не предполагается добавление слоя фрезерования.

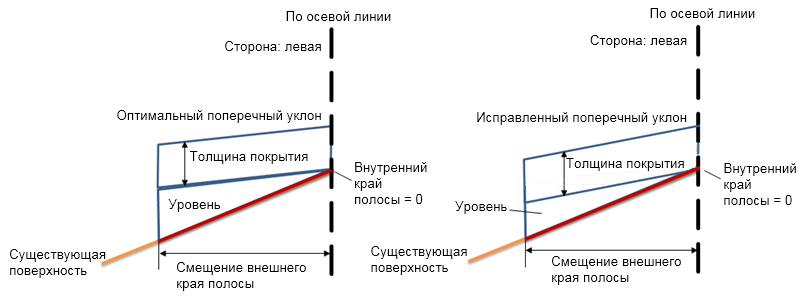

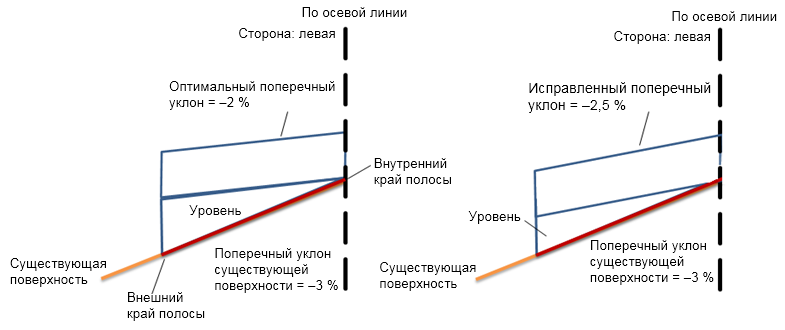

Случай 1-1. Значение идеального поперечного уклона превышает значение поперечного уклона существующей поверхности

Вводимые значения:

Входные данные
Идеальный поперечный уклон	-2,0 %
Минимальная глубина выравнивания	0
Допустимое отклонение поперечного уклона	0,50 %
Параметры поперечного уклона покрытия	Пользовательские, с подстройкой
Использование параметров профиля	Минимальная глубина выравнивания
Смещение внутреннего края полосы	Истина (значения отличаются)
Смещение наружного края полосы	Истина (значения отличаются)

Расчеты

Входные данные	Значение
Поперечный уклон существующей поверхности	-3,0 %
Поперечный уклон существующей поверхности — идеальный поперечный уклон	-1,0 %
Допустимое отклонение поперечного уклона	Значение поперечного уклона существующей поверхности минус значение идеального поперечного уклона равно –1 %, что больше допустимого отклонения поперечного уклона 0,5 %.
Скорректированный поперечный уклон	Исправленный поперечный уклон корректируется до –2,5 %

Вывод	Значение
Скорректированный поперечный уклон	-2,5 %

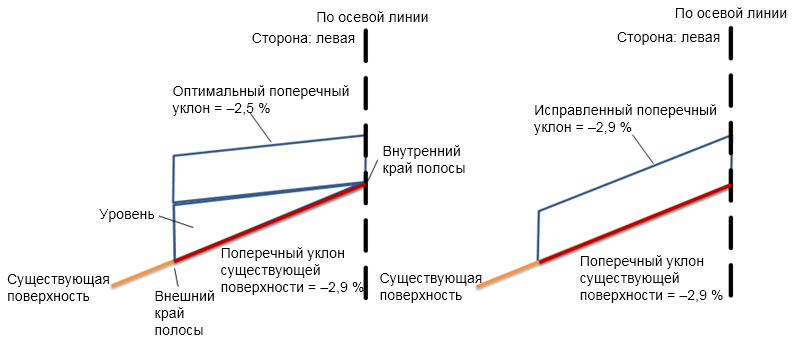

Случай 1-2. Значение идеального поперечного уклона превышает значение поперечного уклона существующей поверхности

Вводимые значения:

Входные данные
Идеальный поперечный уклон	-2,5 %
Минимальная глубина выравнивания	0
Допустимое отклонение поперечного уклона	0,50 %
Параметры поперечного уклона покрытия	Пользовательские, с подстройкой
Использование параметров профиля	Минимальная глубина выравнивания
Смещение внутреннего края полосы	Истина (значения отличаются)
Смещение наружного края полосы	Истина (значения отличаются)

Расчеты

Входные данные	Значение
Поперечный уклон существующей поверхности	-2,9 %
Поперечный уклон существующей поверхности — идеальный поперечный уклон	-0,4 %
Допустимое отклонение поперечного уклона	Значение поперечного уклона существующей поверхности минус значение идеального поперечного уклона равно –0,4 %, что меньше допустимого отклонения поперечного уклона 0,5 %.
Скорректированный поперечный уклон	Исправленный поперечный уклон равен –2,9 %

Вывод	Значение
Скорректированный поперечный уклон	-2,9 %

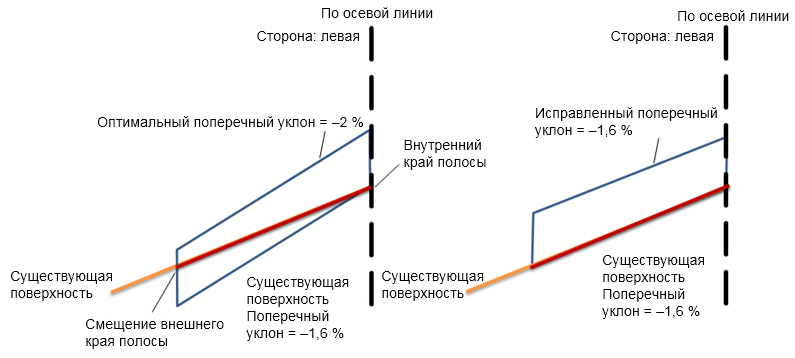

Случай 1-3. Значение идеального поперечного уклона меньше значения поперечного уклона существующей поверхности

Вводимые значения:

Входные данные
Идеальный поперечный уклон	-2,0 %
Минимальная глубина выравнивания	0
Допустимое отклонение поперечного уклона	0,50 %
Параметры поперечного уклона покрытия	Пользовательские, с подстройкой
Использование параметров профиля	Минимальная глубина выравнивания
Смещение внутреннего края полосы	Истина (значения отличаются)
Смещение наружного края полосы	Истина (значения отличаются)

Расчеты

Входные данные	Значение
Поперечный уклон существующей поверхности	-1,6 %
Поперечный уклон существующей поверхности — идеальный поперечный уклон	-0,4 %
Допустимое отклонение поперечного уклона	Значение поперечного уклона существующей поверхности минус значение идеального поперечного уклона равно –0,4 %, что меньше допустимого отклонения поперечного уклона 0,5 %.
Скорректированный поперечный уклон	Исправленный поперечный уклон равен –1,6 %

Вывод	Значение
Скорректированный поперечный уклон	-1,6 %

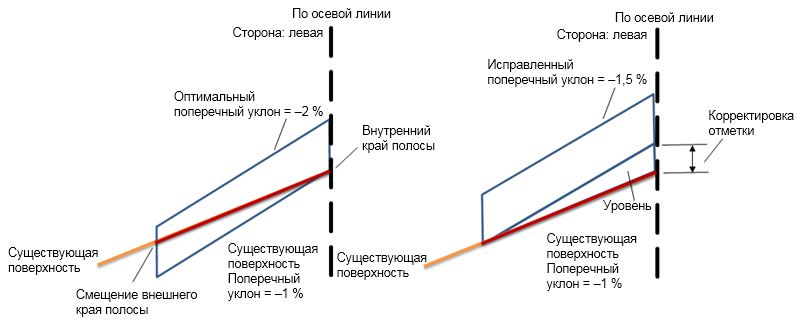

Случай 1-4. Значение идеального поперечного уклона меньше значения поперечного уклона существующей поверхности

Вводимые значения:

Входные данные
Идеальный поперечный уклон	-2,0 %
Минимальная глубина выравнивания	0
Допустимое отклонение поперечного уклона	0,50 %
Параметры поперечного уклона покрытия	Пользовательские, с подстройкой
Использование параметров профиля	Минимальная глубина выравнивания
Смещение внутреннего края полосы	Истина (значения отличаются)
Смещение наружного края полосы	Истина (значения отличаются)

Расчеты

Входные данные	Значение
Поперечный уклон существующей поверхности	-1,0 %
Поперечный уклон существующей поверхности — идеальный поперечный уклон	-1,0 %
Допустимое отклонение поперечного уклона	Значение поперечного уклона существующей поверхности минус значение идеального поперечного уклона равно –1 %, что больше значения допустимого отклонения поперечного уклона (0,5 %).
Скорректированный поперечный уклон	Исправленный поперечный уклон равен –1,5 %

Вывод	Значение
Скорректированный поперечный уклон	-1,5 %

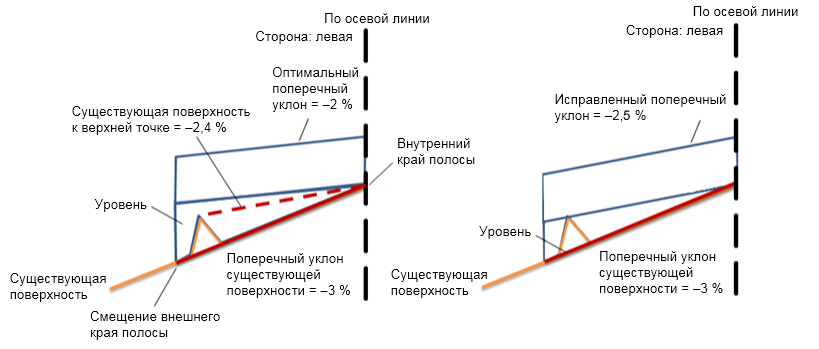

Случай 2-1. Значение идеального поперечного уклона больше значения верхней точки

Вводимые значения:

Входные данные
Идеальный поперечный уклон	-2,0 %
Минимальная глубина выравнивания	0
Допустимое отклонение поперечного уклона	0,50 %
Параметры поперечного уклона покрытия	Пользовательские, с подстройкой
Использование параметров профиля	Минимальная глубина выравнивания
Смещение внутреннего края полосы	Истина (значения отличаются)
Смещение наружного края полосы	Истина (значения отличаются)

Расчеты

Входные данные	Значение
Поперечный уклон существующей поверхности	-3,0 %
Поперечный уклон существующей поверхности — идеальный поперечный уклон	1,0 %
Поперечный уклон с верхней точкой, измеренный от внутреннего края полосы до верхней точки	-2,6 %
Поперечный уклон с верхней точкой — идеальный поперечный уклон	-0,6 %
Допустимое отклонение поперечного уклона	Разница между поперечным уклоном существующей поверхности и идеальным поперечным уклоном составляет 1 %, что меньше допустимого отклонения поперечного уклона (0,5 %).
Скорректированный поперечный уклон	Исправленный поперечный уклон равен –2,5 %

Вывод	Значение
Скорректированный поперечный уклон	-2,5 %

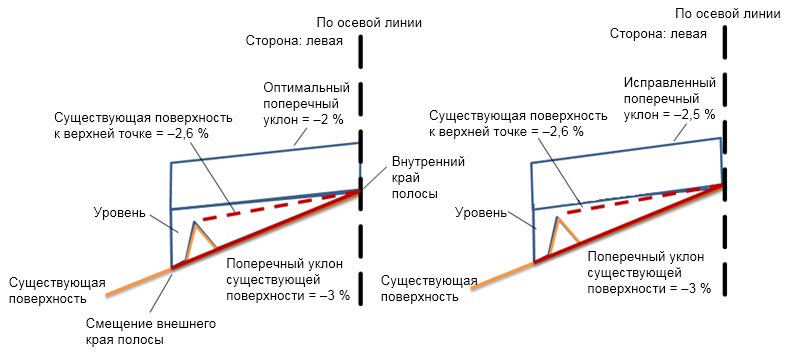

Случай 2-2. Значение идеального поперечного уклона больше значения верхней точки

Вводимые значения:

Входные данные
Идеальный поперечный уклон	-2,0 %
Минимальная глубина выравнивания	0
Допустимое отклонение поперечного уклона	0,50 %
Параметры поперечного уклона покрытия	Пользовательские, с подстройкой
Использование параметров профиля	Минимальная глубина выравнивания
Смещение внутреннего края полосы	Истина (значения отличаются)
Смещение наружного края полосы	Истина (значения отличаются)

Расчеты

Входные данные	Значение
Поперечный уклон существующей поверхности	-3,0 %
Поперечный уклон существующей поверхности — идеальный поперечный уклон	1,0 %
Поперечный уклон с верхней точкой, измеренный от внутреннего края полосы до верхней точки	-2,4 %
Поперечный уклон с верхней точкой — идеальный поперечный уклон	-0,4 %
Допустимое отклонение поперечного уклона	Значение поперечного уклона существующей поверхности минус значение идеального поперечного уклона равно 1 %, что больше допустимого отклонения поперечного уклона (0,5 %).
Скорректированный поперечный уклон	Исправленный поперечный уклон равен –2,5 %

Вывод	Значение
Скорректированный поперечный уклон	-2,5 %

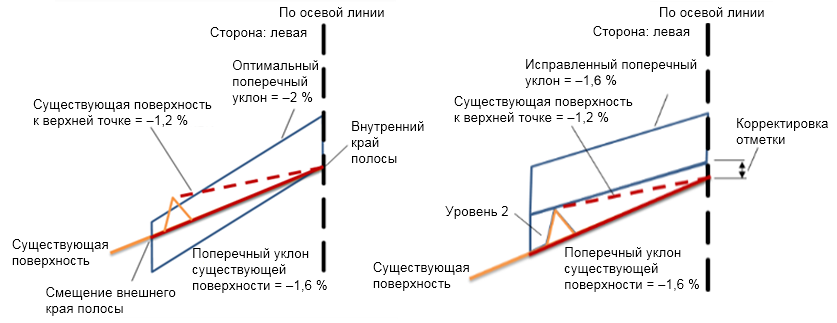

Случай 2-3. Значение идеального поперечного уклона меньше значения верхней точки

Вводимые значения:

Входные данные
Идеальный поперечный уклон	-2,0 %
Минимальная глубина выравнивания	0
Допустимое отклонение поперечного уклона	0,50 %
Параметры поперечного уклона покрытия	Пользовательские, с подстройкой
Использование параметров профиля	Минимальная глубина выравнивания
Смещение внутреннего края полосы	Истина (значения отличаются)
Смещение наружного края полосы	Истина (значения отличаются)

Расчеты

Входные данные	Значение
Поперечный уклон существующей поверхности	-1,6 %
Поперечный уклон существующей поверхности — идеальный поперечный уклон	0,4 %
Поперечный уклон с верхней точкой, измеренный от внутреннего края полосы до верхней точки	-1,2 %
Поперечный уклон с верхней точкой — идеальный поперечный уклон	-0,8 %
Допустимое отклонение поперечного уклона	Значение поперечного уклона существующей поверхности минус значение идеального поперечного уклона равно –0,4 %, что меньше допустимого отклонения поперечного уклона 0,5 %.
Скорректированный поперечный уклон	Исправленный поперечный уклон равен –1,6 %

Вывод	Значение
Скорректированный поперечный уклон	-1,6 %

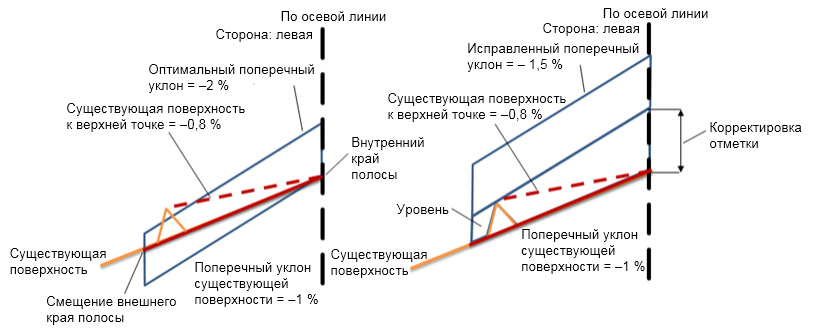

Случай 2-4. Значение идеального поперечного уклона меньше значения верхней точки

Вводимые значения:

Входные данные
Идеальный поперечный уклон	-2,0 %
Минимальная глубина выравнивания	0
Допустимое отклонение поперечного уклона	0,50 %
Параметры поперечного уклона покрытия	Пользовательские, с подстройкой
Использование параметров профиля	Минимальная глубина выравнивания
Смещение внутреннего края полосы	Истина (значения отличаются)
Смещение наружного края полосы	Истина (значения отличаются)

Расчеты

Входные данные	Значение
Поперечный уклон существующей поверхности	-1,0 %
Поперечный уклон существующей поверхности — идеальный поперечный уклон	1,0 %
Поперечный уклон с верхней точкой, измеренный от внутреннего края полосы до верхней точки	-0,8 %
Поперечный уклон с верхней точкой — идеальный поперечный уклон	-1,2 %
Допустимое отклонение поперечного уклона	Значение поперечного уклона существующей поверхности минус значение идеального поперечного уклона равно 1,0 %, что больше допустимого отклонения поперечного уклона 0,5 %.
Скорректированный поперечный уклон	-1,5 %

Вывод	Значение
Скорректированный поперечный уклон	-1,5 %

Коды точек, звеньев и форм.

В следующей таблице для этого элемента конструкции перечислены коды точек, звеньев и форм, для которых имеются назначаемые коды. Коды точек, звеньев или форм данного элемента конструкции, которым коды не назначаются, в таблице не приводятся.

Точка, Звено или Форма	Код	Описание
P1, P2	КП	Кромки покрытия на проектной поверхности
P3, P4	КП_Покрытие	Кромки нижнего края покрытия
P5, P6	КП_Выравнивание	Кромки нижнего края выравнивающего слоя
L1	Верх, Покрытие	Верхний край покрытия
L2, L3, L4	Покрытие	Звенья покрытия
L5, L6	Уровень	Для случая выравнивания
S1	Покрытие	Площадь между верхним и нижним краем покрытия
S2	Уровень	Площадь между верхним и нижним краем слоя выравнивания.
L7	Существующая поверхность	Поперечный уклон существующей поверхности

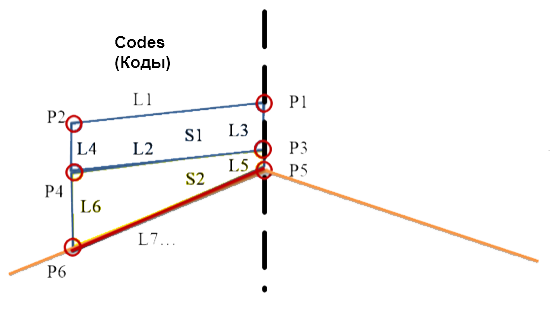

Диаграмма кодирования
