Данный элемент конструкции представляет собой элемент конструкции общего назначения, который является аналогом элемента ЗвеноКПомеченнойТочке и соединяет звеном точку привязки и ранее помеченную именованную точку.
Элемент можно использовать в различных ситуациях, в том числе при соединении соседних шоссе с различными значениями относительного смещения и отметки или для присоединения клиновидной области между сходящимися дорогами. Элемент конструкции «ПомеченнаяТочка» используется в случае, если точке соединения еще не присвоено имя.

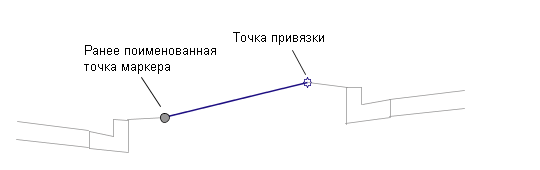

Присоединение
Точка привязки расположена в начале звена. Звено может располагаться в любом направлении. Направление определяется местоположением помеченной точки относительно точки привязки.
Входные параметры
Примечание: если не указаны другие единицы, все размеры приводятся в метрах или футах. Если значение поперечного уклона не указано в процентах (знак «%»), все значения поперечного уклона даны как отношение длины к высоте (например, 4:1).
|
Параметр |
Описание |
Тип |
По умолчанию |
|---|---|---|---|
|
Имя помеченной точки |
Имя помеченное точки, к которой выполняется подсоединение |
Текстовая строка |
Нет |
|
Коды звеньев |
Список кодов, которые можно назначить звеньям |
Строка с разделителями-запятыми |
Верх, База отсчета |
|
Пропустить звено |
Этот параметр добавляет или удаляет звено поверхности. Если задано значение «Ложь», добавляется звено, начальная точка и конечная точка. Если задано значение «Истина», добавляется только конечная точка. |
Истина\Ложь |
Нет |
Целевые параметры
В этом разделе перечислены параметры данного элемента конструкции, которые могут соответствовать одному или нескольким целевым объектам чертежа, например поверхности, трассе или профилю. Подробные сведения приведены в разделе Задание целей коридора.
Целевые параметры: Нет
Выходные параметры
|
Параметр |
Описание |
Тип |
|---|---|---|
|
Начальное смещение |
Положительное или отрицательное начальное смещение звена |
Числовое |
|
Начальная отметка |
Отметка начала звена |
Числовое |
|
Конечное смещение |
Положительное или отрицательное смещение конца звена |
Числовое |
|
Конечная отметка |
Отметка конца звена |
Числовое |
Режим

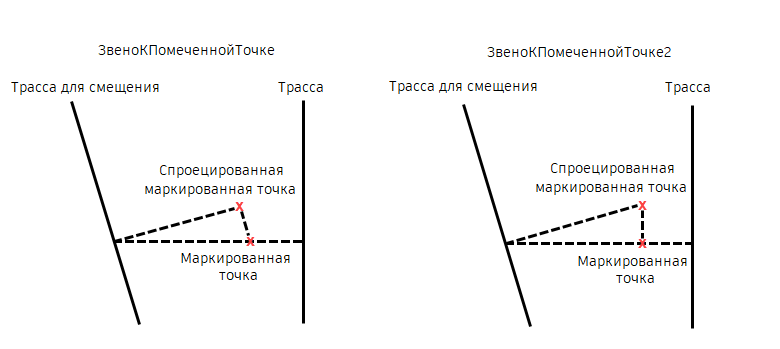

Основное различие элементов «ЗвеноКПомеченнойТочке2» и «ЗвеноКПомеченнойТочке» состоит в способе их применения, когда помеченная точка находится на базовой линии другой конструкции по сравнению со звеном. На рисунке ниже показана разница между двумя элементами конструкции.
Работа в режиме компоновки
Данный элемент конструкции в режиме компоновки отображает звено между точкой привязки и помеченной точкой.
Коды точек, звеньев и форм
Нет.

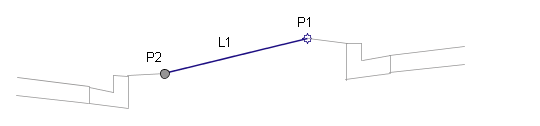

Диаграмма кодирования
