Вычисление объемов вместимости по этапам для поверхности

Вычисление объемов вместимости по этапам

1. Включите видимость горизонталей поверхности, если для определения водосбора будет использоваться поверхность или горизонтали.
   Прим.: Контуры и полилинии, используемые с командой «Вместимость по этапам», должны быть замкнутыми.
2. Click Analyze tabDesign panel Stage Storage найти.
3. В диалоговом окне Вместимость по этапам введите Сведения о таблице вместимости по этапам.
4. В разделе «Метод расчета объемов» выберите Усредненная площадь, Коническая аппроксимация или Оба.
5. В разделе Параметры определения водосбора выполните одно из следующих действий.
   • Выберите Определить водосбор по объекту, нажмите кнопку Определить водосбор и определите водосбор, используя все горизонтали на поверхности.
   • Выберите Определить водосбор по объекту, нажмите кнопку Определить водосбор и определите водосбор, используя полилинии или выбранные горизонтали, извлеченные из поверхности.
   • Выберите Ввести данные горизонталей вручную и нажмите кнопку Определить водосбор, чтобы вручную ввести отметки и площади горизонталей.

Определение водосбора с использованием данных всех горизонталей объекта-поверхности

1. В диалоговом окне Определение водосбора по объектам выполните следующие действия.
   • Выберите Определить водосбор по горизонталям поверхности.
   • Нажмите кнопку Определить.

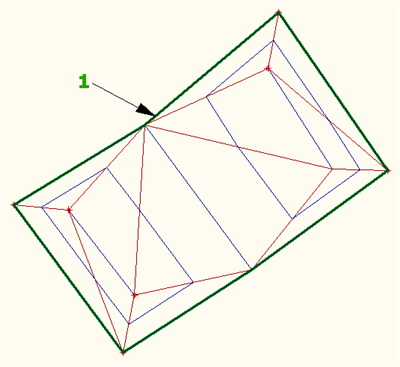

2. Выберите на чертеже поверхность («1» на следующем изображении) и щелкните правой кнопкой мыши или нажмите ENTER.


   Данные объекта-поверхности извлекаются и заносятся в таблицу вместимости по этапам. При использовании этого варианта используются данные всех горизонталей поверхности.

3. Сохраните результаты.

Определение водосбора с использованием полилиний или выбранных горизонталей поверхности

1. В диалоговом окне Вместимость по этапам в разделе Параметры определения водосбора выполните следующие действия.
   • Выберите Определить водосбор по объекту.
   • Нажмите кнопку Определить водосбор.
2. В диалоговом окне Определение водосбора по объектам выберите Определить водосбор по полилиниям.
3. Если для определения водосбора требуется извлечь полилинии из горизонталей поверхности, нажмите кнопку Извлечь объекты из поверхности, выберите поверхность на чертеже и нажмите ENTER. Затем, нажав кнопку Определить в диалоговом окне Определение водосбора по объектам, можно выбрать созданные полилинии для задания водосбора.
   Прим.: В то время как при использовании варианта Определить водосбор по горизонталям поверхности в качестве исходных данных принимаются все горизонтали поверхности, вариант Извлечь объекты из поверхности позволяет извлечь данные из выбранных горизонталей, например горизонталей, определяющих впадину.
4. При необходимости снимите флажок Перенести выбранные объекты на следующий слой.

   Если флажок Перенести выбранные объекты на следующий слой установлен, в поле Слой полилиний водосбора укажите слой, на который требуется перенести полилинии.

5. Установите флажок Удалить невыбранные объекты на выбранном слое.
   Совет: При установке этого флажка полилинии, созданные в результате нажатия кнопки Извлечь объекты из поверхности и не выбранные после нажатия кнопки Определить, удаляются с чертежа.
6. Нажмите кнопку Определить.

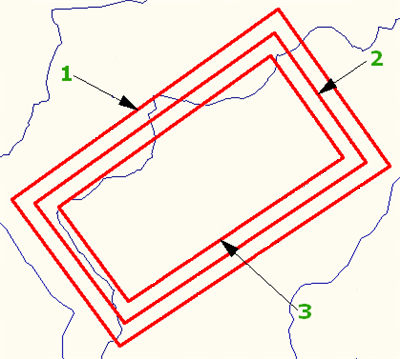

7. Выберите не менее двух полилиний. На следующем рисунке выбрана также третья полилиния (3). Щелкните правой кнопкой мыши или нажмите ENTER.

   Прим.: Полилинии должны представлять собой компактные замкнутые полилинии (например, созданные с помощью команды ПЛИНИЯ).

   Данные полилиний извлекаются и заносятся в таблицу вместимости по этапам.

8. Сохраните результаты.

Определение водосбора путем ввода данных горизонталей поверхности вручную

1. В диалоговом окне Определение водосбора по введенным данным введите данные отметок и площадей горизонталей для двух горизонталей как минимум.
2. Нажмите кнопку Добавить в таблицу.

   Данные заносятся в таблицу вместимости по этапам вместе с вычисленными объемами.

3. Сохраните результаты.
