Создание эскизов структурных линий

Для определения интерполируемых структурных линий на основе точек поверхности, расположенных вблизи вершин полилинии, выбранной в качестве структурной линии, используется диалоговое окно "Добавление структурных линий".

Точки поверхности представляют собой любые точки данных поверхности, используемые для создания TIN и расположенные вблизи вершин полилинии, выбранной в качестве структурной линии.

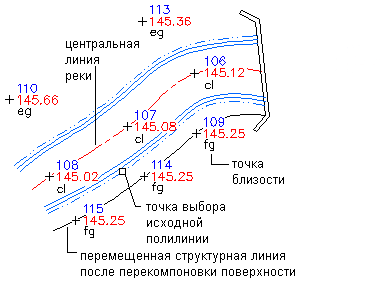

Описание эскиза структурной линии выполняется быстро, поскольку нет необходимости в точной привязке к точкам поверхности, которые требуется использовать для структурной линии. Можно выбрать местоположения вблизи требуемых точек. При добавлении структурной линии к поверхности привязка вершин структурной линии к ближайшим точкам поверхности выполняется автоматически:

Определите интерполируемые структурные линии путем выбора полилинии или сплайна. Вычерчивать исходный объект точно между точками поверхности не требуется. При добавлении структурной линии к поверхности автоматически выполняется привязка каждой вершины полилинии к ближайшей точке поверхности в соответствии с определением структурной линии.

Эскизы структурных линий представляют собой двумерные полилинии с нулевыми значениями отметки. Северное положение, восточное положение и отметка вычисляются для каждой вершины в соответствии с ближайшей точкой поверхности. По умолчанию эскизы структурных линий преобразуются в стандартные структурные линии в момент их добавления к поверхности. Автоматическое преобразование интерполируемых структурных линий в стандартные структурные линии можно отключить; для этого следует задать для параметра построения"Преобразовать эскизы в структурные линии" значение "Нет" на вкладке "Описание" в диалоговом окне "Свойства поверхности".
