Создание фланцев при работе с деталями из листового металла

Фланец может располагаться вдоль ребра или замкнутого контура или быть идентичным существующей грани.

Новые возможности версий 2021, 2025

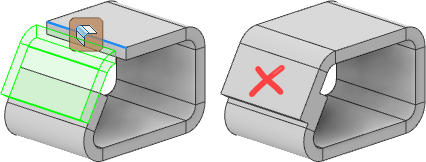

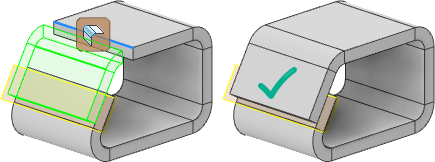

Совет: В некоторых случаях фланец может быть объединен с существующей гранью.

При объединении граней попробуйте использовать плоскость смещения, чтобы определить фланец.

Создание фланца вдоль ребра или контура ребер

Можно добавить грань листового металла и согнуть ее при соединении с существующей гранью листового металла с использованием заданного угла. При создании фланца отобразится предварительный вид фланца вдоль выбранного ребра с использованием параметров по умолчанию, последних использованных значений или набора параметров.

Совет:

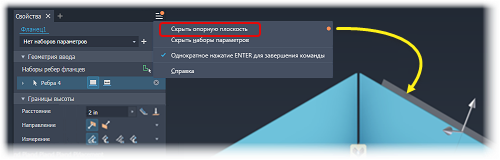

• Если отображать промежуточную опорную плоскость во время создания фланца не требуется, можно изменить параметры отображения. Щелкните меню Дополнительные параметры на панели свойств (верхний правый угол) и выберите Скрыть опорную плоскость.



• Наведите указатель мыши на поле ввода, чтобы отобразить параметр и его значение.

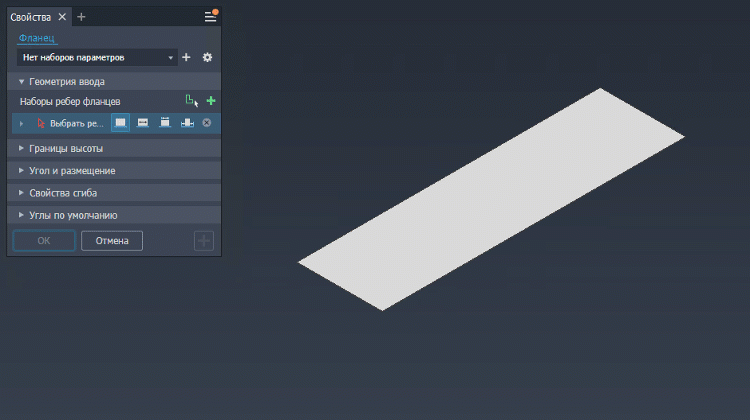

1. Выберите на ленте вкладку «Листовой металл» панель «Создать» «Фланец» .
2. (Необязательно) Используйте набор параметров, созданный на основе предыдущего элемента фланца.
3. В группе Геометрия ввода в разделе «Наборы ребер фланцев» выполните одно из следующих действий.

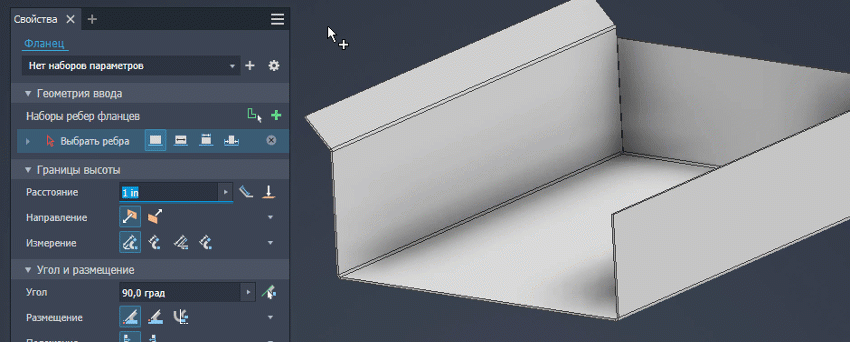

   • Режим выбора ребра активен по умолчанию. Выберите одно или несколько ребер, на которых будут созданы фланцы.

   • Для создания нескольких фланцев вокруг контура ребер нажмите «Режим выбора контура ребер» и выберите контур.

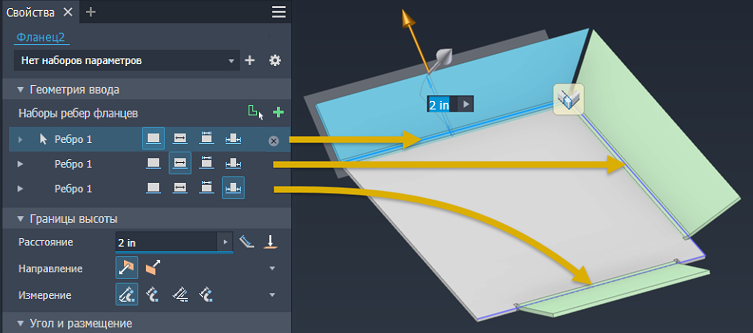

   • Наборы ребер состоят из одного или нескольких ребер. Каждый набор ребер в элементе имеет параметры ребер и параметры элементов (такие как высота, угол и ширина). Для всех ребер в наборах ребер контура используются одинаковые параметры.

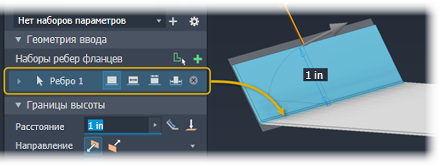

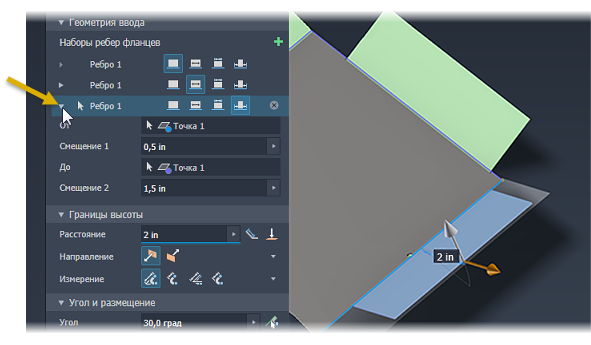

     1. Разверните набор и ребра, из которых он состоит, чтобы просмотреть их параметры.

     2. Выберите нужный параметр ребра. Доступные варианты: «Ребро», «Ширина», «Между» и «Смещение». Затем разверните строку ребра, чтобы отобразить параметры, которые требуется изменить.

        Прим.: При изменении параметра ребра фланца становятся доступны дополнительные элементы управления для ввода типа, что позволяет точнее проконтролировать выходной фланец.



     3. Используйте манипуляторы элемента для неявной корректировки угла и высоты фланца. С помощью щелчка по манипулятору отображается поле ввода рабочей области, которое можно использовать для явного задания значения. Указать значения также можно на панели свойств.

4. В группе «Границы высоты» можно выполнить следующие операции:
   • Щелкните в поле «Расстояние» и введите значение.

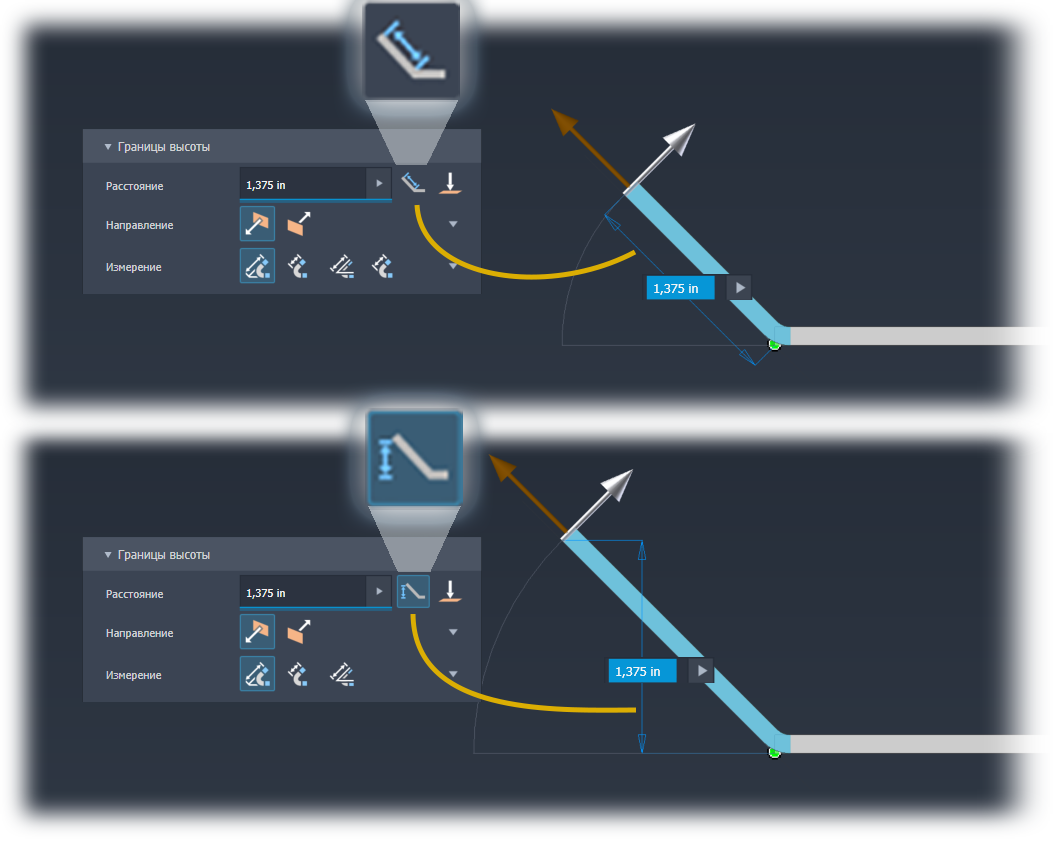

   • Выберите «Параллельно» (по умолчанию) или «Ортогонально», чтобы применить расстояние к направлению ребра.

   • Выберите «До» и укажите вершину (точку), определяющую высоту фланца.

   • В поле «Направление» выберите сторону грани листового металла, на которой находится фланец.
   • В поле «Измерение» выберите метод измерения. Доступные варианты: пересечение двух внешних граней, пересечение двух внутренних граней, от выбранного ребра или от касательной плоскости.
5. В группе «Угол и размещение» задайте следующие параметры:
   • Введите значение угла. В поле могут отображаться числовые значения, формулы, параметры или измеренные значения.
   • Задайте для параметра «Угол фланца» значение По ссылке и выберите грань для создания компланарного фланца. Длина смежного фланца корректируется таким образом, чтобы выполнялось условие компланарности.

   • Если не требуется, чтобы внешняя грань сгиба была выровнена относительно выбранного ребра, укажите положение сгиба относительно выбранного ребра.

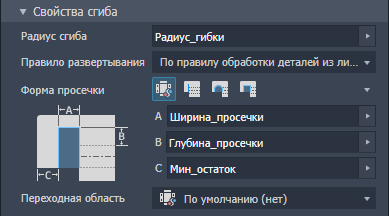

6. В группе «Свойства сгиба» укажите радиус сгиба, правило развертывания, форму просечки и переход сгиба, которые требуется использовать. Можно изменить некоторые параметры с явными значениями или формулами либо принять настройки по умолчанию.

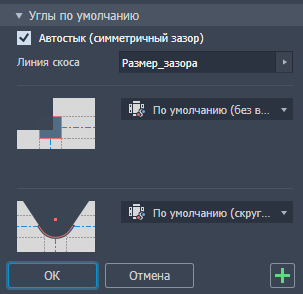

7. В группе «Углы по умолчанию» задается параметр «Автосглаживание», а также форма угла и угловая просечка. Выберите параметры угла в соответствующем списке.

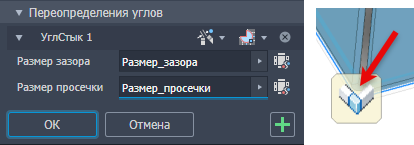

8. В рабочей области для фланцев с несколькими ребрами можно задать параметры отдельных углов с помощью переопределений углов. Щелкните символ угла, чтобы заполнить угол на панели свойств. Затем измените просечку, форму, размер зазора и размер просечки для угла надлежащим образом.


   Чтобы активировать поля размера зазора и просечки, щелкните значок параметров по умолчанию рядом с полем.

9. Чтобы добавить несколько фланцев, нажмите кнопку «Применить». По завершении нажмите кнопку «ОК».

Создание фланца, совмещенного с гранью или плоскостью

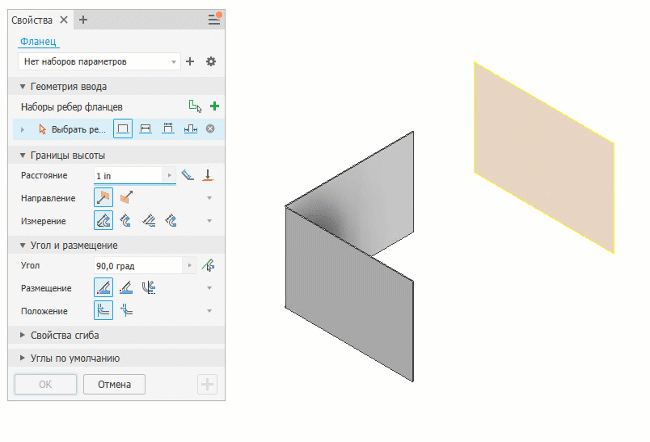

Можно добавить грань листового металла и сгиб, соединенный с существующей гранью листового металла под углом, который подходит выбранному элементу. При создании фланца отобразится предварительный вид фланца вдоль выбранного ребра с использованием параметров по умолчанию.

Исходная грань будет удлинена или обрезана для прикрепления фланца к основной плоскости.

1. На ленте выберите вкладку «Листовой металл» панель «Создать» «Фланец» .
2. Режим выбора ребра активен по умолчанию. Выберите ребро.
3. В раскрывающемся списке "Границы высоты" выполните одно из следующих действий.
   • Выберите «Расстояние» и введите значение в раскрывающемся списке.
   • Выберите "До" и выберите геометрию, определяющую высоту фланца.
   • Измените направление и измерение в соответствии со своими потребностями.
   • Для изменения стороны грани из листового металла, на которой создается фланец, нажмите «Отражена».
4. В группе «Угол и размещение» задайте следующие параметры для угла.

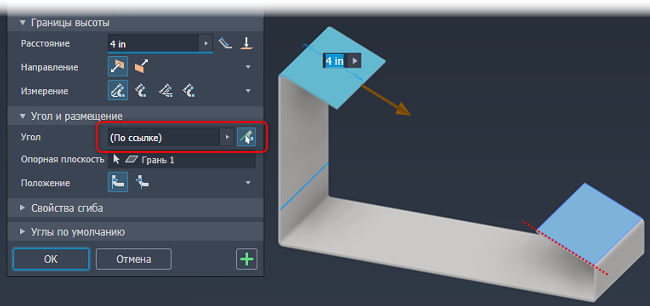

   • Задайте для параметра «Угол фланца» значение По ссылке , чтобы подобрать угол выбранной плоской грани или поверхности, исходной или рабочей плоскости.
   • Выберите опорную грань или плоскость.
   • Задайте для параметра «Место сгиба» значение «Внутри опорной плоскости» или «Снаружи опорной плоскости».
   • Укажите радиус сгиба или примите параметр BendRadius по умолчанию.
   • Если база не является пересечением двух внешних граней, укажите базу, от которой будет измеряться высота.
5. Чтобы продолжить добавление фланцев, нажмите кнопку «Применить». Чтобы завершить создание фланца, нажмите кнопку «ОК».

Создание симметричных фланцев с помощью зеркального отражения

Одним из способов создания идентичных симметричных фланцев является использование команды «Зеркало».

1. Сначала создайте грань, симметричную относительно плоскостей координат или рабочих плоскостей.

2. Создайте фланцы и другие элементы, которые требуется отразить зеркально.

3. Вызовите команду «Зеркало». Выберите все элементы, которые требуется отразить зеркально, укажите плоскость симметрии и нажмите кнопку «ОК», чтобы завершить операцию.

4. Создайте следующий набор фланцев и других элементов, которые требуется отразить зеркально.

5. Вызовите команду «Зеркало». Выберите все элементы, которые требуется отразить зеркально, укажите плоскость симметрии и нажмите кнопку «ОК», чтобы завершить операцию.

По завершении отключите видимость плоскостей симметрии.

Более подробную информацию можно найти в разделах:

Панель свойств фланца (WIP)
