Фланцы из листового металла

Элемент фланца из листового металла состоит из грани и сгиба, связанных с существующей гранью по прямому ребру.

Для добавления элемента фланца выберите одно или несколько ребер, а затем укажите размер и положение используемого материала.

В случае с плоскими моделями углы, образуемые в процессе создания элементов фланцев и фланцев с отгибом, по умолчанию имеют форму угловой просечки. Вы можете переопределить настройки стиля листового металла по умолчанию на вкладках "Параметры развертки", "Сгиб" или "Угол". При выборе ребер для многореберного фланца, возле сгибов и в местах, где созданные фланцы имеют общие углы, отображаются символы редактирования. При создании многореберного фланца обрезка лишнего материала вдоль торца каждого фланца может иногда выполняться автоматически благодаря параметру автосглаживания.

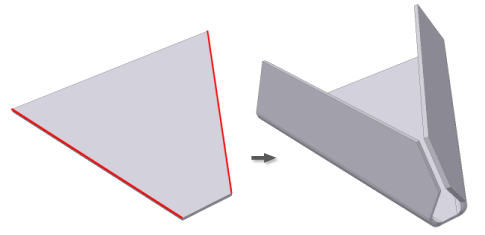

Символ редактирования доступен не для всех углов. Например, на следующей иллюстрации фланец находится на верхних ребрах, а наружный радиус вставленного фланца находится на противоположной стороне внешнего радиуса сгиба между двумя выбранными ребрами. При этом символ редактирования отсутствует.

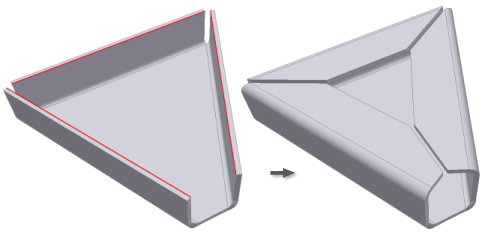

Однако если создать фланец, обращенный в противоположное направление, как на следующей иллюстрации, три сгиба сходятся, а внешние радиусы фланцев находятся на той же стороне, что и внешний радиус сгиба между выбранными ребрами. В этом случае в процессе создания или последующих изменений символ редактирования будет отображаться.

Фланцы при наличии нескольких ребер

Фланцы, которые используют общий угол, автоматически демонстрируют полное или частичное сглаживание.

Фланцевые соединения создаются, когда выбранные ребра компланарны и не параллельны.

• Если габариты фланцев достаточно близки (в зависимости от зазора соединения), создается полный угол.
• Если фланцы пересекаются, то создается частичное соединение.
• Если ребра встречаются на общем сгибе так, что все три сгиба обращены внутрь, создается сгиб с тремя углами.

  К фланцам, не являющимся компланарными, также применяется авто-сглаживание.

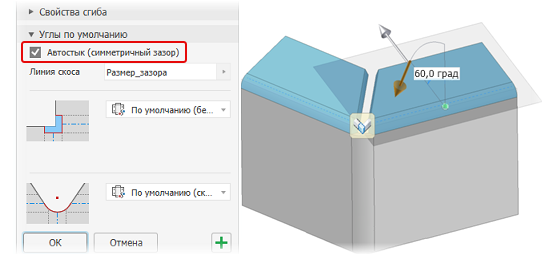

Если при предварительном просмотре смежных фланцев углы соединения отсутствуют, убедитесь, что на панели свойств «Фланец» в разделе «Углы по умолчанию» установлен флажок «Автосглаживание».

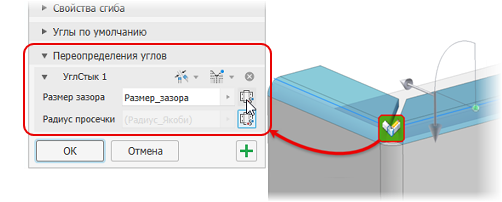

При нажатии символа угла на панели свойств отображается группа переопределения углов. Нажмите кнопку «Использовать значения по умолчанию», чтобы включить или отключить использование параметров угла по умолчанию.

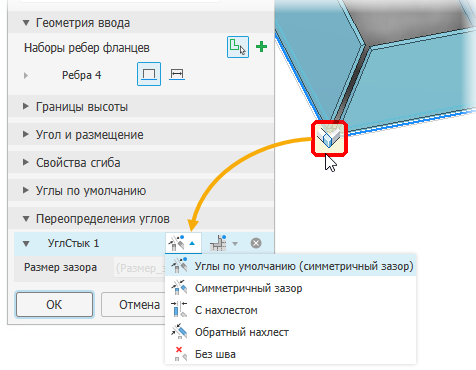

Нажмите кнопку «Зазор» или «Углы по умолчанию» для доступа к различным параметрам.
