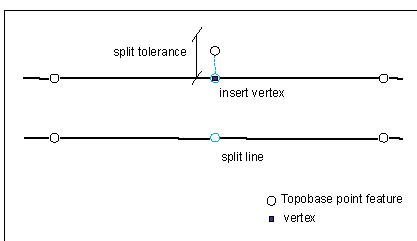

С помощью команды "Вставить точку" вычисляются координаты новой точки, которые лежат на данной линии. В точке вставки добавляется новая вершина. Для последующей обработки эта вершина указывает соотношение между точкой и линией.
При необходимости линию можно разделить в точке вставки: существующий элемент линии удаляется, после чего создаются две новые линии. Разделение линии устанавливается в параметрах приложения.
Выполняется вставка точки в линию: ее координаты перемещаются на линию.
Вставка документируется в базе данных: вставленная точка сохраняется с использованием специального атрибута достоверности.
Если разница между старой и новой позицией точки превышает допуск разделения, вставка точки не выполняется. При этом генерируется соответствующее сообщение. Допуск разделения можно указать в параметрах приложения.
Вставить точку можно только при определенных условиях. Если условие не выполняется, в командной строке отображается одно из следующих сообщений.
- Слишком большое расстояние от точки до линии: превышен допуск разделения.
- На вершине отсутствует подходящая точка, расположенная до указанной точки: точку можно вставить только при наличии точек на вершинах до и после точки вставки.
- В указанной позиции на линии уже существует вершина: вставка точки на существующей вершине запрещена.
- Пространственный допуск выбранной линии должен быть меньше допуска разделения: пространственный допуск устанавливается в Infrastructure Administrator во время создания базы данных.
