При обработке точечных и линейных элементов отраслевой модели следует учитывать различие между вершиной и точкой.
- Вершина: компонент линейного элемента, координаты которого хранятся вместе с линейным элементом.
- Точка: элемент, в целом независимый от линий. Каждая линия содержит содержит вершину в начальной точке, но может не содержать точечных элементов.
В следующих функциях учитывается связь между линейными и точечными элементами. Их можно использовать для повышения согласованности сетевой геометрии, для создания правильных топологических связей или для корректировки неточностей измерения.
Существующую точку можно вставить в линейный элемент и при необходимости разделить существующий линейный элемент надвое.
Существующую точку можно извлечь из линейного элемента и соединить две существующие линии в одну.
Управление этими функциями осуществляется только в командной строке Autodesk.
|
Значок |
Описание |
 |
Инструмент "Вставить точку" используется для перемещения существующей точки, лежащей строго на линейном элементе в пределах допуска. |
 |
Инструмент "Извлечь точку" используется для удаления точки из линии и из базы данных. Точку можно удалить только в том случае, если она лежит на прямой линии в пределах допуска разбиения. |

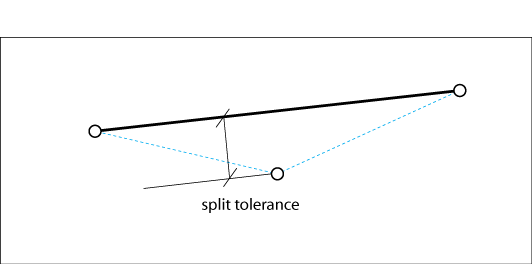

Точки можно вставлять или извлекать только в том случае, если они находятся в пределах допуска разбиения.
