Средство проверки топологии используется для проверки состояния пространственных топологий для отраслевых моделей . Средство проверки топологии проверяет данные в системных таблицах топологии (_TEDG, _TSUR, _TISL, _TSER, _TCEN): обнаруживаются ошибки топологии, такие как самопересекающиеся полигоны или центроиды без полигонов.

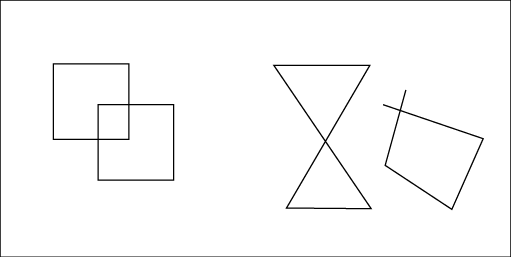

Полигоны слева обнаруживаются только в результате выполнения команды поиска пересекающихся линий. Полигоны справа обнаруживаются с использованием стандартного средства проверки топологии.
В обозревателе элементов типы ошибок топологии показаны в специальных узлах. Разверните узлы и элементы для просмотра подробных сведений. На уровне элемента по умолчанию выводится идентификатор элемента и имя класса элементов.
Результаты отображаются на панели "Проверка пространственной топологии". В обозревателе элементов отображаются элементы с ошибками. Значки и контекстные меню позволяют обрабатывать и выделять элементы.
В Администраторе инфраструктуры можно при инициализации топологии также создать файл журнала, в который заносятся все ошибки топологии, в том числе пересекающиеся линии.
