Упражнение 2. Просмотр информации об изображениях

Можно просмотреть имя файла, размер, разрешение, глубину и тип вставленного изображения. Также можно просмотреть дату создания, изменения изображения и слой, в котором оно находится.

В этом упражнении необходимо просмотреть сведения о растровом изображении двумя способами. При использовании второго способа отображается дополнительная информация, такая как ширина и высота изображения.

Прим.: В этом упражнении используется карта CITY.dwg, которая использовалась в разделе Упражнение 1. Вставка растрового изображения.

Просмотр информации о растровом изображении

1. Если файл CITY.dwg уже закрыт, откройте его еще раз.
2. В области чертежа наведите курсор на изображение и, удерживая нажатой клавишу Shift, щелкните по изображению.
3. Выберите последовательно вкладку "Вставка"панель "Изображение""Управление изображениями". найти

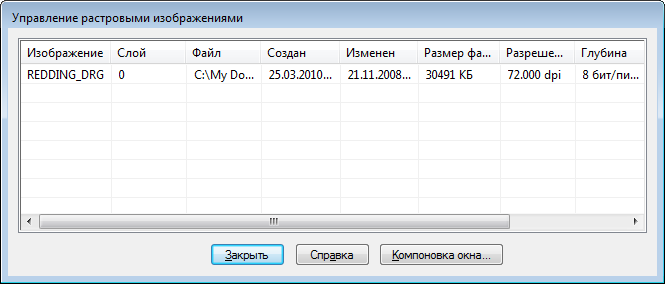

4. В диалоговом окне "Управление изображениями" просмотрите информацию о растровом изображении REDDING_DRG.


   В диалоговом окне "Управление изображениями" показана информация о выбранном изображении.

5. По завершении нажмите кнопку "Закрыть".
6. Выберите изображение еще раз.

   Наведите курсор на изображение и, удерживая нажатой клавишу Shift, щелкните по изображению.

7. Щелкните выбранное изображение правой кнопкой мыши и выберите команду «Изображение»«Информация».

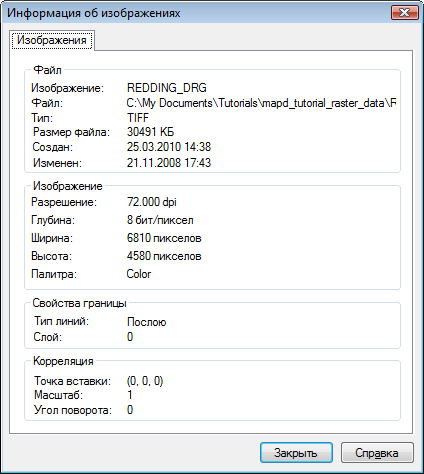

8. В диалоговом окне "Информация об изображениях" просмотрите сведения о растровом изображении REDDING_DRG.


   В диалоговом окне "Информация об изображениях" можно найти дополнительные сведения.

9. По завершении нажмите кнопку "Закрыть".

Для продолжения работы с этим учебным пособием перейдите к разделу Упражнение 3. Изменение порядка отображения.
