Упражнение 1. Вставка растрового изображения

Аэроснимки и спутниковые снимки часто содержат информацию о положении и масштабе. Эти данные позволяют выполнять географическую привязку изображений. В AutoCAD использование подобной информации о геопривязке не предусмотрено и, следовательно, изображения могут размещаться некорректно. инструментарий AutoCAD Map 3D обеспечивает такую возможность.

В этом упражнении цифровое растровое изображение (digital raster graphic, DRG) города Реддинга, штат Калифорния, вставляется в чертеж этого города. Информация в связанном файле TIFF world (TWF) позволяет правильно разместить и отмасштабировать изображение.

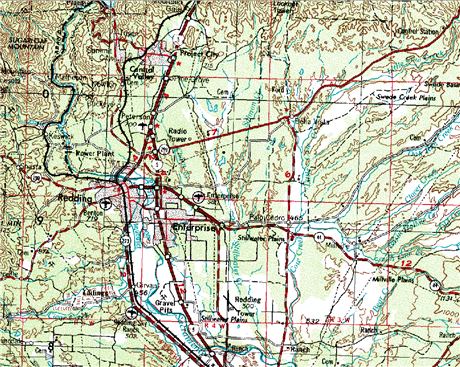

Растровые изображения обеспечивают контекст для объектов чертежа, таких как дороги.

Вставка растрового изображения

1. Ознакомьтесь с разделом Урок 1. Подготовка к работе с учебными пособиями.
2. Откройте файл-образец CITY.dwg из учебного пособия.
3. Выберите последовательно вкладку "Главная"панель "Данные""Вставить изображение". найти

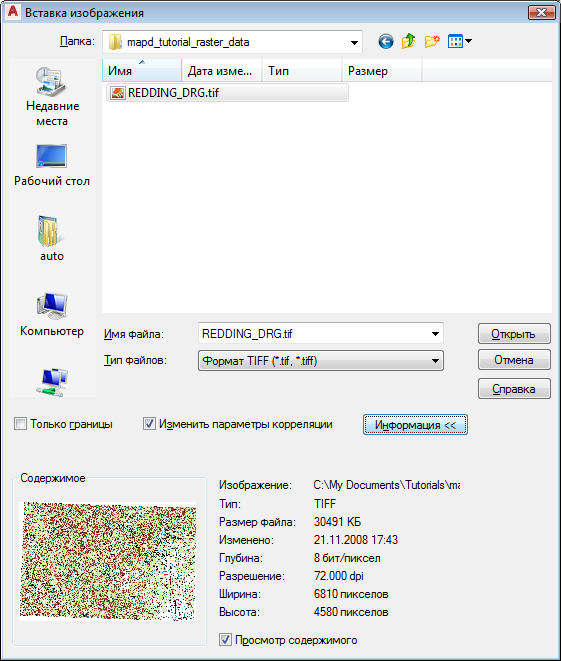

4. В диалоговом окне "Вставка изображения" выполните следующие действия.
   • Перейдите к папке, в которой сохранены файлы образцов учебного пособия.
   • В поле "Тип файла" выберите"Tagged Image File Format (*.tif,*.tiff)".
   • В списке изображений выберите REDDING_DRG.tif.
   • Нажмите кнопку "Информация", чтобы узнать размер файла, дату создания и другие сведения, а также открыть предварительный просмотр.


     При нажатии кнопки "Изображение" отображается окно предварительного просмотра и статистика по изображению.

   • Выберите Изменить параметры совмещения.
   • Нажмите "Открыть".
5. В диалоговом окне "Совмещение изображения" выполните следующие действия.
   • Перейдите на вкладку "Источник", если она не открыта.

     Источником корреляции является файл World. Сам файл называется REDDING_DRG.tfw. Он сохранен в папке, в которую скопированы файлы образцов учебного пособия.

     Данные в файле World определяют значения точки вставки X и Y в области «Параметры вставки». Эти значения устанавливают географическую привязку изображения, обеспечивая его правильное размещение на чертеже.

     Прим.: При необходимости параметры вставки можно откорректировать вручную.
   • Нажмите кнопку "ОК".

     Изображение правильно располагается на чертеже.

6. Сохраните файл.
   • Выберите «Сохранить как»«Чертеж AutoCAD».
   • В диалоговом окне "Сохранение файла" перейдите к папке, созданной для учебных карт.
   • Нажмите кнопку "Сохранить".

Чтобы продолжить работу с этим учебным пособием, перейдите к разделу Упражнение 2. Просмотр информации об изображениях.
