Добавление координатной сетки на карту

Можно добавить систему координат на карту в пространстве листа. Система координат включает координатные сетки и геодезические сетки. Координатная сетка — это сетка, которая накладывается на карту. Геодезическая сетка — это сетка из географических линий, например линий широты и долготы.

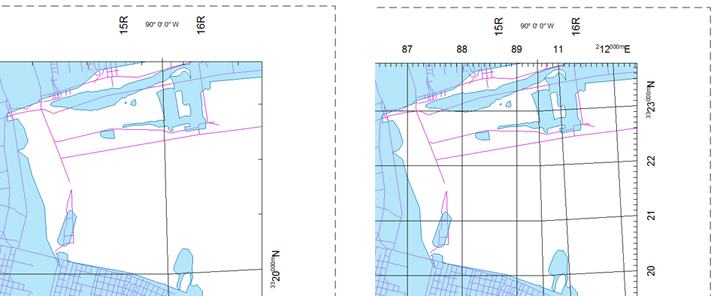

Сетку можно отображать с большим или меньшим уровнем детализации.

Добавление системы координат на карту

  1. Перейдите на вкладку "Лист".
  2. На ленте выберите "Инструменты компоновки" > "Система координат" > "Создать" .
  3. Выберите видовой экран для системы координат. Откроется диалоговое окно Создать систему координат.
  4. В диалоговом окне «Создать систему координат» укажите следующие данные:
    • Шаблон системы координат: выберите схему надписи для координатной сетки. Можно использовать систему "широта-долгота", военную систему прямоугольных координат (MGRS), национальную сетку США (USNG) или систему координат текущей карты.
    • Масштаб: выберите фактический масштаб координатной сетки.
    • Точность: выберите точность линий сетки.
      Параметры точности различаются в зависимости от единиц, используемых в системе координат:
      • "Военная система прямоугольных координат (MGRS)": фиксированный набор параметров точности в метрах или зонах сетки
      • "Угловой": (например, широта/долгота): фиксированный набор градусов
      • "Линейная": (например, "Национальная сетка США"): фиксированный набор расстояний
      • "Неизвестно": единицы пространства карты, по умолчанию 4-5 горизонтальных линий сетки
      В инструментарий AutoCAD Map 3D линии прорисовываются с указанным уровнем точности. Засечки создаются автоматически. Для угловых линий сетки засечки расставляются через 1/5 интервала; для линейных линий сетки засечки расставляются через 1/10 интервала. Например, если линии сетки в системе "широта-долгота" должны создаваться через каждые 10 градусов, то засечки отображаются через каждые 2 градуса между линиями сетки.
  5. Нажмите кнопку "ОК".

    Сетка отображается на листе. Метки сетки представляют собой элементы мультитекста, и их можно перемещать или редактировать независимо друг от друга.
