Сцена

Это область, в которой отображаются 3D модели и ведется работа с ними.

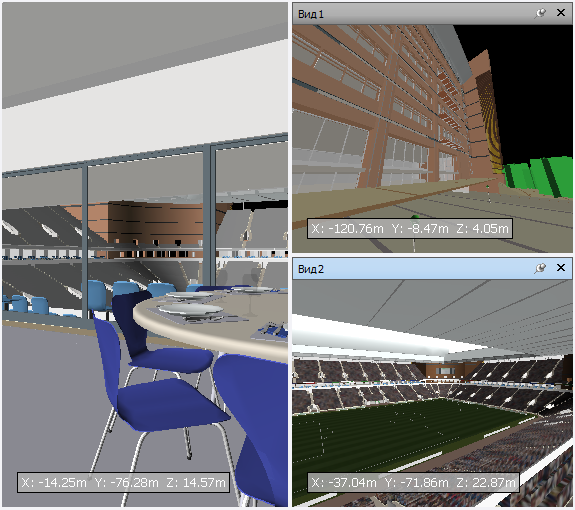

При запуске Navisworks сцена содержит только один вид, но при необходимости можно добавить и другие. По умолчанию новым сценам присваиваются имена «ВидX», где «X» соответствует следующему незанятому порядковому номеру. Вид по умолчанию нельзя переместить.

Одновременный просмотр нескольких видов модели удобен для сравнения стилей освещения и визуализации, анимации отдельных компонентов модели и т. д.

Для взаимодействия с моделью на панели «Сцена» можно использовать инструмент ViewCube (Видовой куб), панель навигации, сочетания клавиш и контекстное меню.

В каждый момент времени может быть активен только один вид сцены. Сцена становится активной при работе с ней. При щелчке на сцене левой кнопкой мыши сцена становится активной, а элемент, на который был наведен указатель мыши, становится выбранным. Если щелчок был выполнен в пустой области, отменяется выбор всех элементов. При щелчке сцены правой кнопкой мыши она активируется и открывается контекстное меню.

Для каждой сцены запоминается использовавшийся на ней режим навигации. Запись и воспроизведение анимаций выполняется только в том виде, который является активным.

Размер каждого вида можно быть изменен. Чтобы изменить размер сцены, наведите курсор на границу сцен и перетащите разделительную линию . Для точной визуализации содержимого панели следует задать для него те же пропорции размеров, что желательно иметь для выходного изображения.

Пользовательские виды можно сделать закрепляемыми. Закрепляемые сцены имеют строки заголовков, их можно перемещать, закреплять, размещать в виде мозаики и автоматически скрывать таким же образом, как и закрепляемые окна. Если необходимо использовать несколько пользовательских сцен, но требуется избежать разделения вида сцены, можно переместить их в другое место экрана. Например, можно наложить сцены на панель управления «Точки обзора».
